تفاصيل المنتج:
|
| تكساس: | دعم 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T على منفذ الخط | RX: | دعم 10Gbase-R على المنفذ المضيف |
|---|---|---|---|
| اثار: | بصمة SFP قابلة للتوصيل الساخن | واجهه المستخدم: | منفذ RJ45 |
| مزود الطاقة: | + 3.3 فولت تيار مستمر | كابل: | 10 جيجابت إيثرنت عبر كابل Cat 6a |
سمات
¨ دعم 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T على منفذ الخط
¨ دعم 10Gbase-R على المنفذ المضيف
¨ بصمة SFP قابلة للتوصيل الساخن

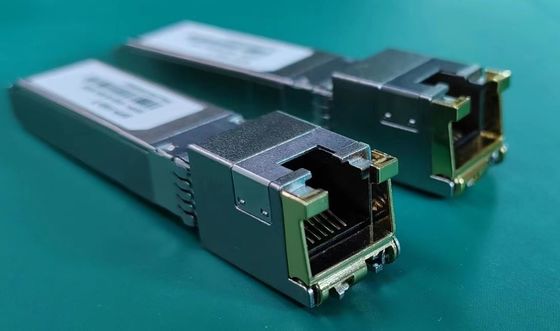

¨ تجميع موصل RJ-45 المضغوط
¨ متوافق مع RoHS وخالي من الرصاص
¨ مصدر طاقة واحد + 3.3 فولت
¨ 10 جيجابت إيثرنت عبر كابل Cat 6a
¨ درجة حرارة التشغيل المحيطة: 0 درجة مئوية إلى +70 درجة مئوية أو -40 درجة مئوية إلى +85 درجة مئوية

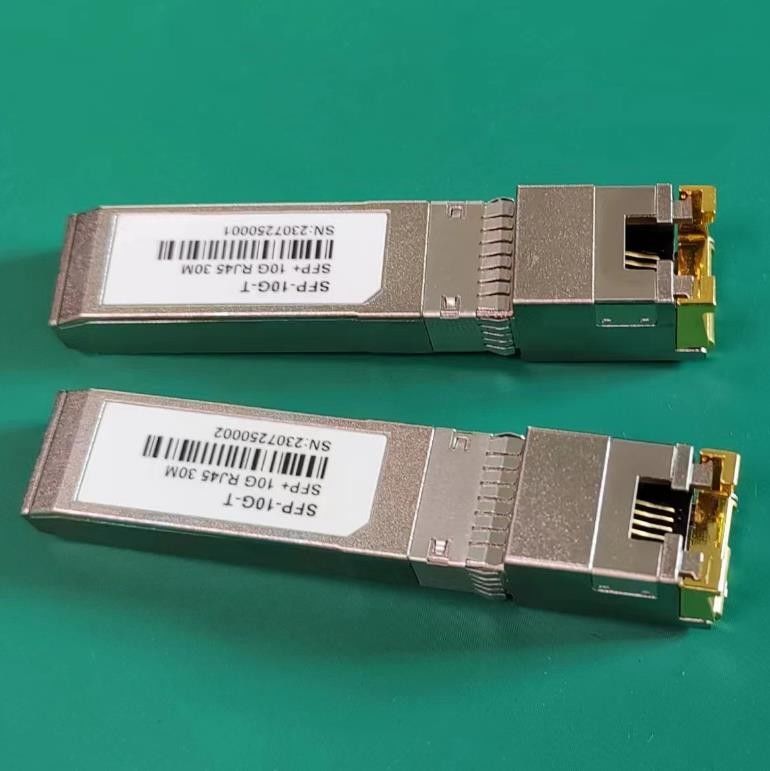

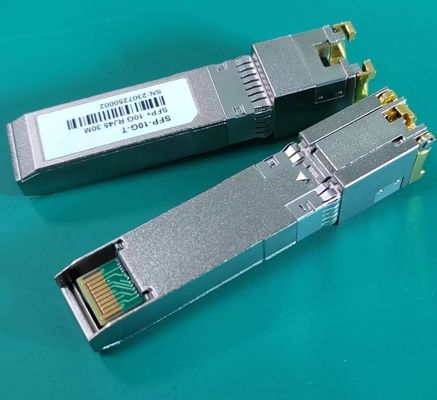

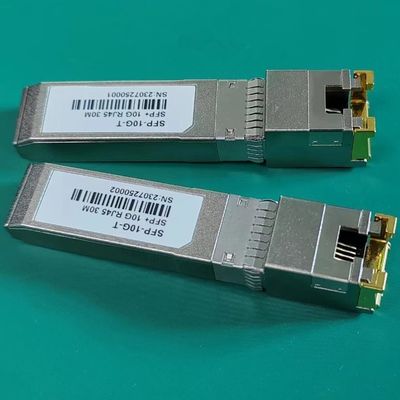

تعتمد أجهزة الإرسال والاستقبال OP-SFP-10G-T النحاسية الصغيرة القابلة للتوصيل (SFP) على اتفاقية SFP متعددة المصادر (MSA).إنها متوافقة مع معايير 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T كما هو محدد في IEEE Std 802.3.يستخدم FR-SFP-10G-T دبوس RX_LOS الخاص بـ SFP (يجب سحبه على المضيف) لإشارة الارتباط.في حالة سحب دبوس TX_DISABLE الخاص بـ SFP أو فتحه ، تتم إعادة تعيين PHY IC.
طول السلك
| منفذ الخط | كابل | يصل | استضافة الميناء |
| 10Gbase- تي | CAT6A | 30 م | 10 جيجا بايت- R |
| 5Gbase- تي | CAT5E | 50 م | 10 جيجا بايت- R |
| 2.5 جيجا بايت | CAT5E | 50 م | 10 جيجا بايت- R |
| 1000base-T. | CAT5E | 100 م | 10 جيجا بايت- R |
أوصاف الدبوس
| دبوس | رمز | الاسم / الوصف | المرجع. |
| 1 | فيت | أرضية جهاز الإرسال (مشتركة مع أرضية جهاز الاستقبال) | 1 |
| 2 | TFAULT | خطأ المرسل.غير مدعوم. | |
| 3 | TDIS | تعطيل جهاز الإرسال.إخراج الليزر معطل على مرتفع أو مفتوح. | 2 |
| 4 | MOD_DEF (2) | تعريف الوحدة النمطية 2. خط البيانات للمعرف التسلسلي. | 3 |
| 5 | MOD_DEF (1) | تعريف الوحدة 1. خط الساعة للمعرف التسلسلي. | 3 |
| 6 | MOD_DEF (0) | تعريف الوحدة النمطية 0. متأصل داخل الوحدة النمطية. | 3 |
| 7 | تحديد معدل | لا يوجد اتصال مطلوب | |
| 8 | لوس | مرتفع يشير إلى عدم وجود ارتباط.منخفض يشير إلى الارتباط. | |
| 9 | فاير | أرض الاستقبال (مشتركة مع أرضية جهاز الإرسال) | 1 |
| 10 | فاير | أرض الاستقبال (مشتركة مع أرضية جهاز الإرسال) | 1 |
| 11 | فاير | أرض الاستقبال (مشتركة مع أرضية جهاز الإرسال) | 1 |
| 12 | بحث وتطوير- | استقبال البيانات المعكوسة خارج.اقتران التيار المتردد | |
| 13 | RD + | استقبال البيانات غير المقلوبة خارج.اقتران التيار المتردد | |
| 14 | فاير | أرض الاستقبال (مشتركة مع أرضية جهاز الإرسال) | 1 |
| 15 | VCCR | جهاز استقبال التيار الكهربائي | |
| 16 | VCCT | مصدر طاقة جهاز الإرسال | |
| 17 | فيت | أرضية جهاز الإرسال (مشتركة مع أرضية جهاز الاستقبال) | 1 |
| 18 | TD + | بيانات المرسل غير المقلوبة في تيار متردد مقترن. | |
| 19 | TD- | البيانات المعكوسة في جهاز الإرسال. AC مقترنة. | |
| 20 | فيت | أرضية جهاز الإرسال (مشتركة مع أرضية جهاز الاستقبال) | 1 |
ملحوظات:
1. أرض الدائرة متصلة بأرض الهيكل
2. تم تعطيل PHY على TDIS> 2.0V أو مفتوح ، ممكّن على TDIS <0.8V
3. يجب أن يتم سحبها من 4.7 كيلو أوم إلى 10 كيلو أوم على اللوحة المضيفة إلى جهد بين 2.0 فولت و 3.6 فولت. MOD_DEF (0) يسحب الخط المنخفض للإشارة إلى توصيل الوحدة.
