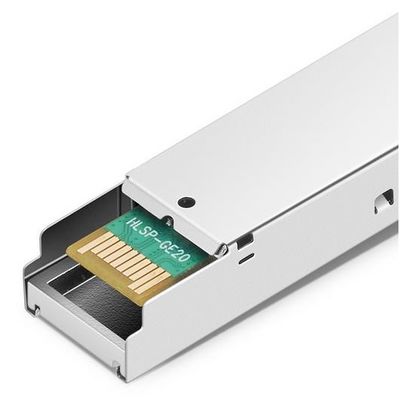

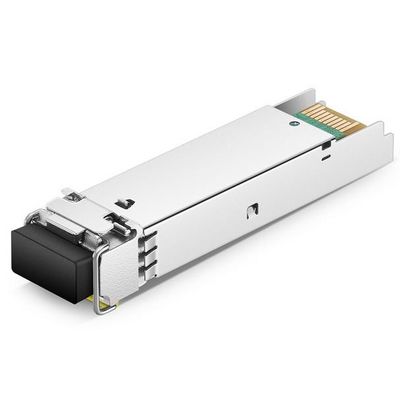

جهاز الإرسال والاستقبال SFP أحادي الوضع مع موصل الألياف ثنائي الاتجاه DDM

جهاز الإرسال والاستقبال SFP أحادي الوضع مع موصل الألياف ثنائي الاتجاه DDM

SFP-155M-131-60 كم أحادي الألياف LC مع DDM

مواصفات المنتج

• تصل إلى 155 ميغا بايت / ثانية وصلات البيانات
• جهاز إرسال ليزر FP وكاشف صور PIN
• حتى 40 كم على 9/125 ميكرومتر SMF
• بصمة SFP قابلة للتوصيل الساخن
• واجهة بصرية قابلة للتوصيل من النوع LC / UPC على الوجهين
• تبديد منخفض للطاقة
• حاوية معدنية ، لخفض الكهرومغناطيسية
• متوافق مع RoHS وخالي من الرصاص
• دعم واجهة مراقبة التشخيص الرقمي
• مصدر طاقة واحد + 3.3 فولت
• متوافق مع SFF-8472
• درجة حرارة تشغيل العلبة

تجاري: 0 درجة مئوية إلى +70 درجة مئوية

ممتد: -10 درجة مئوية إلى +80 درجة مئوية

الصناعية: -40 درجة مئوية إلى + 85 درجة مئوية

التطبيقات

⚫ التبديل إلى تبديل الواجهة

⚫ إيثرنت سريع

⚫ تبديل تطبيقات لوحة الكترونية معززة

⚫ جهاز التوجيه / واجهة الخادم

⚫ روابط بصرية أخرى

تتوافق أجهزة الإرسال والاستقبال SFP-155M-1310nm-60km-SM-LC-DDM صغيرة الحجم القابلة للتوصيل بعامل الشكل (SFP) مع اتفاقية التوريد متعدد المصادر صغير الحجم والقابل للتوصيل (MSA) ، ويتكون جهاز الإرسال والاستقبال من خمسة أقسام: محرك LD ، والحد مكبر للصوت ، وشاشة التشخيص الرقمية ، وليزر FP وكاشف صور PIN. تربط بيانات الوحدة حتى 60 كيلومترًا في ألياف أحادية الوضع 9 / 125um.يمكن تعطيل الإخراج البصري عن طريق إدخال عالي المستوى لمنطق TTL من Tx Disable ، ويمكن للنظام أيضًا تعطيل الوحدة عبر I2C.يتم توفير خطأ Tx للإشارة إلى تدهور الليزر.يتم توفير خرج فقدان الإشارة (LOS) للإشارة إلى فقد إشارة الإدخال الضوئية لجهاز الاستقبال أو حالة الارتباط مع الشريك.يمكن للنظام أيضًا الحصول على معلومات LOS (أو Link) / Disable / Fault عبر الوصول إلى سجل I2C.

المواصفات لـ Tx

مواصفات Rx
