محول الكاميرا الأساسي ، كاميرا الألياف البصرية لإنتاج استوديو مباشر مع HDTV SDI / Ikegami OCP-100 / Genlock / Interco

الألياف البصرية EFP (محول الكاميرا + المحطة الأساسية) لإنتاج استوديو مباشر مع HDTV SDI / Ikegami OCP-100 / Genlock / Intercom

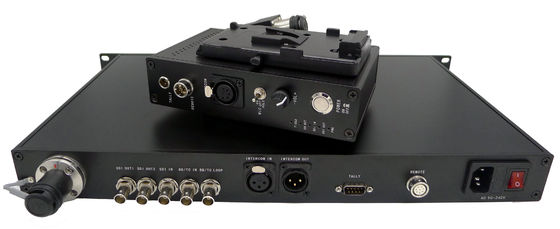

تشتمل BY-EFP-Ikegami لكاميرا Ikegami على محول بصري للكاميرا ومحطة قاعدة بصرية.النظام
ينقل إشارة 1 ch 3G / HD-SDI من كاميرا Ikegami إلى المحطة الأساسية ، 1 ch معكوس 3G / HD-SDI ،
Genlock أو TC / BB ، جهاز التحكم عن بعد (Connect Ikegami Operation Control Panel: OCP-100، / OCP200 / OCP-300 / OCP-
399) ، الاتصال الداخلي (يمكن توصيل طرف الكاميرا الاحترافي 4-pin أو 5-pin XLR Headset ، OB end يمكن أن يكون
محطة الاتصال الداخلي الرئيسية المتصلة) ، tally (يمكن اختيار لون واحد أو لونين) ، طاقة الكاميرا عن بعد
العرض (15 فولت تيار مستمر حتى 150 واط).يضع النظام جميع الإشارات اللازمة للكاميرات المتعددة 3G / HD-SDI
الإنتاج على كابل SM التكتيكي أو الهجين SMPTE ، مما يضمن اتصالًا قويًا وخاليًا من المتاعب على أي كابل
الاستوديو أو الإنتاج عن بعد.

سمات:
أ) يعالج النمط المرضي ؛معادلة تلقائية للكابل لضمان سلامة الإشارة
ب) إشارة 1 قناة 3G-SDI عبر الألياف البصرية ، تدعم SMPTE 424M ، 344M ، 292M ، 259M ، DVB-ASI
ج) 1 قناة عكس 3G SDI
د) الوظائف الشاملة: BB / TC / TALLY / Remote Control / Intercom
ه) لوحة بطارية V-mount أو A-mount اختيارية
و) جهاز التحكم عن بعد بواسطة Lemo SMPTE 304/311 3K.93C ؛مصدر طاقة للكاميرا عن بعد (14 فولت تيار مستمر حتى 150 واط) ، مع حماية كشف الإدخال

حدود:

المسافة: 10 كيلومترات (SMF) أو 300 متر (MMF)
نوع الألياف: 62.5 / 125um MMF ، 50 / 125um MMF ، 9/125μm SMF
موصل الألياف: موصل Lemo الهجين
موصل SDI: BNC
تنسيق 3G SDI:
1) يتم معادلة جميع المدخلات والمخرجات وإعادة تسجيلها
2) اجتياز جميع الأنماط المرضية
3) SMPTE424M / 292/259 والامتثال DVB-ASI
4) يدعم إشارات الصوت والبيانات المضمنة
5) دعم SD-SDI و HD-SDI و 3G-SDI ، ودعم 270 ميجابت في الثانية و 1.485 جيجابت في الثانية و 2.97 جيجابت في الثانية SDI

أبعاد Rx: حامل حامل 1U 19 بوصة (480 × 250 × 50 مم)
الوزن الإجمالي: 10 كجم
مصدر الطاقة لـ Rx: تيار متردد 85-260 فولت / 50 هرتز
درجة حرارة العمل: 0 ~ + 85 ℃ ؛
الرطوبة النسبية: 0 ~ 95٪

طلب:
استوديو تلفزيون ، استوديو متنقل
EFP Electronic Field Production ، يتم بث الأحداث الرياضية الكبرى والاحتفالات الكبيرة على الهواء مباشرة
تمت ترقية كاميرا ENG (كاميرات الفيديو الخارجية) إلى كاميرا EFP.
OB فان

الوظائف تشمل:

ملاحظة: قم بإضافة أو إزالة بعض الوظائف ، يرجى مراجعة معلومات الطلب أدناه

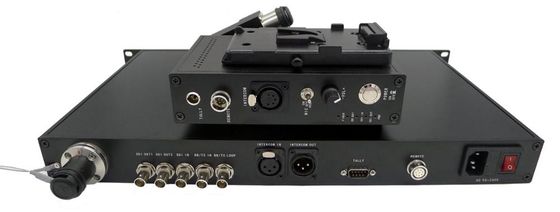

اللوحات والواجهات:(يرجى تكبير نفس الصورة بجانب العنوان)

معلومات الطلبية:

تحديدات الوظائف والمعلمات:

ملف الشركة:

نحن المصمم / الصانع المحترف الرائد في الصين

تركز منتجاتنا وحلولنا على الفيديو عالي الدقة والصوت والبيانات وإيثرنت وإغلاق جهات الاتصال و USB والألياف البصرية الأخرى.المنتجات الرائدة هي معدات النقل البصري SD / HD / 3G / 12G-SDI (لكاميرات EFP / ENG / ESP ، والتحكم الضوئي SDI / TALLY / REMOTE / الاتصال الداخلي / عودة الفيديو / TC / Genlock / PGM / Ethernet وما إلى ذلك. SMPTE311 / 304 3K.93C الطاقة عن بعد للكاميرا) ، موسع ألياف USB1.1 / 2.0 / USB3.0 ، 4K HDMI إلى الألياف ، KVM (HDMI + ماوس ولوحة مفاتيح USB) إلى الألياف ، موازنة الصوت بالألياف ، إغلاق الاتصال / البيانات / ألياف إيثرنت.يمكننا توفيرهاالمنتجات المخصصة مع مهلة قصيرة.
