تفاصيل المنتج:
|
| منفذ بيانات: | منفذ RJ-45 | طَرد: | عامل الحجم الصغير SFP |
|---|---|---|---|
| مزود الطاقة: | 3.3 فولت | مسافة: | 30 مترًا لـ 10 جرام (كابل CAT6A) |
| درجة حرارة العلبة: | 0 درجة مئوية إلى +70 درجة مئوية أو -40 درجة مئوية إلى +85 درجة مئوية | معدل البيانات: | • دعم 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T على منفذ الخط |
سمات
¨ دعم 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T على منفذ الخط
¨ دعم 10Gbase-R على المنفذ المضيف
¨ بصمة SFP قابلة للتوصيل الساخن
¨ تجميع موصل RJ-45 المضغوط
¨ متوافق مع RoHS وخالي من الرصاص
¨ مصدر طاقة واحد + 3.3 فولت
¨ 10 جيجابت إيثرنت عبر كابل Cat 6a
¨ درجة حرارة التشغيل المحيطة: 0 درجة مئوية إلى +70 درجة مئوية أو -40 درجة مئوية إلى +85 درجة مئوية
وصف

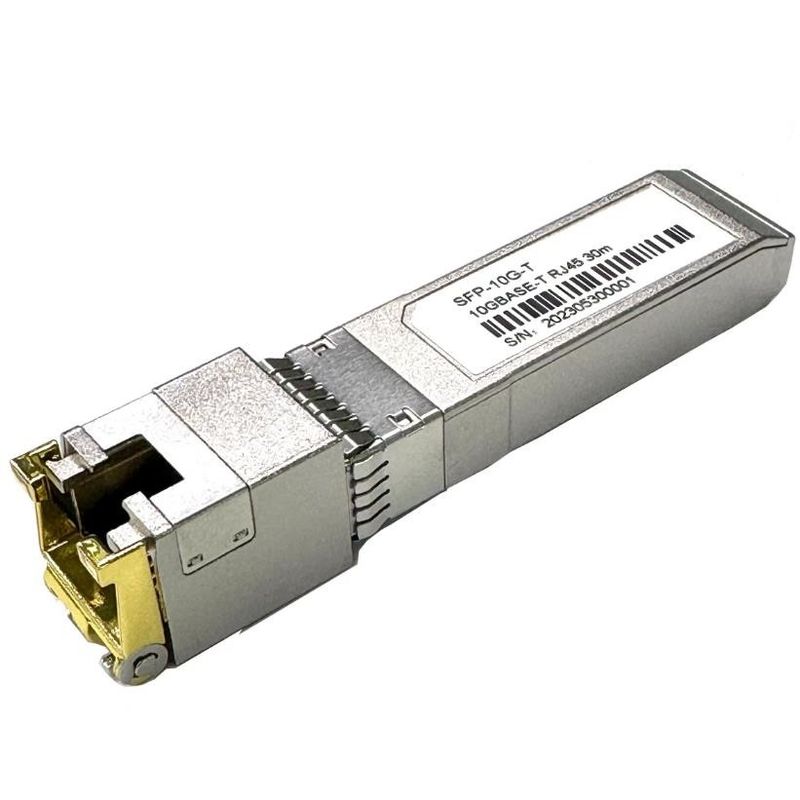

تعتمد أجهزة الإرسال والاستقبال النحاسية SFP-10G-T صغيرة الحجم القابلة للتوصيل (SFP) على اتفاقية SFP متعددة المصادر (MSA).إنها متوافقة مع معايير 10Gbase-T / 5Gbase-T / 2.5Gbase-T / 1000base-T كما هو محدد في IEEE Std 802.3.يستخدم SFP-10G-T دبوس SFP RX_LOS (يجب سحبه على المضيف) لإشارة الارتباط.في حالة سحب دبوس TX_DISABLE الخاص بـ SFP أو فتحه ، تتم إعادة تعيين PHY IC.
طول السلك
| منفذ الخط | كابل | يصل | استضافة الميناء |
| 10Gbase- تي | CAT6A | 30 م | 10 جيجا بايت- R |
| 5Gbase- تي | CAT5E | 50 م | 10 جيجا بايت- R |
| 2.5 جيجا بايت | CAT5E | 50 م | 10 جيجا بايت- R |
| 1000base-T. | CAT5E | 100 م | 10 جيجا بايت- R |
أوصاف الدبوس
| دبوس | رمز | الاسم / الوصف | المرجع. |
| 1 | فيت | أرضية جهاز الإرسال (مشتركة مع أرضية جهاز الاستقبال) | 1 |
| 2 | TFAULT | خطأ المرسل.غير مدعوم. | |
| 3 | TDIS | تعطيل جهاز الإرسال.إخراج الليزر معطل على ارتفاع أو مفتوح. | 2 |
| 4 | MOD_DEF (2) | تعريف الوحدة النمطية 2. خط البيانات للمعرف التسلسلي. | 3 |
| 5 | MOD_DEF (1) | تعريف الوحدة النمطية 1. خط الساعة للمعرف التسلسلي. | 3 |
| 6 | MOD_DEF (0) | تعريف الوحدة النمطية 0. متأصل داخل الوحدة النمطية. | 3 |
| 7 | تحديد معدل | لا يوجد اتصال مطلوب | |
| 8 | لوس | مرتفع يشير إلى عدم وجود ارتباط.منخفض يشير إلى الارتباط. | |
| 9 | فاير | أرض الاستقبال (مشتركة مع أرضية جهاز الإرسال) | 1 |
| 10 | فاير | أرض الاستقبال (مشتركة مع أرضية جهاز الإرسال) | 1 |
| 11 | فاير | أرض الاستقبال (مشتركة مع أرضية جهاز الإرسال) | 1 |
| 12 | بحث وتطوير- | استقبال البيانات المعكوسة خارج.اقتران التيار المتردد | |
| 13 | RD + | استقبال البيانات غير المقلوبة خارج.اقتران التيار المتردد | |
| 14 | فاير | أرض الاستقبال (مشتركة مع أرضية جهاز الإرسال) | 1 |
| 15 | VCCR | جهاز استقبال التيار الكهربائي | |
| 16 | VCCT | مصدر طاقة جهاز الإرسال | |
| 17 | فيت | أرضية جهاز الإرسال (مشتركة مع أرضية جهاز الاستقبال) | 1 |
| 18 | TD + | بيانات المرسل غير المقلوبة في تيار متردد مقترن. | |
| 19 | TD- | بيانات المرسل المقلوبة في التيار المتردد مقترن. | |
| 20 | فيت | أرضية جهاز الإرسال (مشتركة مع أرضية جهاز الاستقبال) | 1 |
ملحوظات:
1. أرض الدائرة متصلة بأرض الهيكل
2. تم تعطيل PHY على TDIS> 2.0V أو مفتوح ، ممكّن على TDIS <0.8V
3. يجب أن يتم سحبها من 4.7 كيلو أوم إلى 10 كيلو أوم على اللوحة المضيفة إلى جهد بين 2.0 فولت و 3.6 فولت. MOD_DEF (0) يسحب الخط المنخفض للإشارة إلى توصيل الوحدة.
+ 3.3 فولت فولت واجهة الطاقة الكهربائية
يحتوي SFP-10G-T على نطاق جهد دخل يبلغ 3.3 فولت +/- 5٪.الجهد الأقصى 4V غير مسموح به للتشغيل المستمر.
| +3.3 فولت واجهة الطاقة الكهربائية | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملاحظات / شروط |
| العرض الحالي | يكون | 900 | 1200 | مللي أمبير |
4W ماكس السلطة مجموعة كاملة من الجهد ودرجة الحرارة. انظر الملاحظة التحذيرية أدناه |
|
| مساهمة الجهد | Vcc | 3.13 | 3.3 | 3.47 | الخامس | يشار إلى GND |
| أقصى جهد | في ماكس | 4 | الخامس | |||
| تصاعد التيار | Isurge | يحدد لاحقًا | مللي أمبير |
المكونات الساخنة فوق حالة ثابتة حاضِر.انظر ملاحظة التحذير أقل |
||
تحذير: استهلاك الطاقة والتيار الزائد أعلى من القيم المحددة في SFP MSA
إشارات منخفضة السرعة
MOD_DEF (1) (SCL) و MOD_DEF (2) (SDA) ، هي إشارات CMOS مفتوحة التصريف (انظر القسم السابع ، "بروتوكول الاتصال التسلسلي").يجب سحب كل من MOD_DEF (1) و MOD_DEF (2) إلى host_Vcc.
| إشارات منخفضة السرعة ، خصائص إلكترونية | |||||
| معامل | رمز | دقيقة | الأعلى | وحدة | ملاحظات / شروط |
| إخراج SFP منخفض | المجلد | 0 | 0.5 |
الخامس
|
سحب 4.7k إلى 10k لاستضافة host_Vcc ، تقاس في جانب المضيف من الموصل |
| إخراج SFP عالي | VOH | host_Vcc -0.5 | host_Vcc + 0.3 |
الخامس
|
سحب 4.7k إلى 10k لاستضافة host_Vcc ، تقاس في جانب المضيف من الموصل |
| إدخال SFP منخفض | VIL | 0 | 0.8 | الخامس |
سحب 4.7k إلى 10k إلى Vcc ، تقاس في جانب SFP من الموصل
|
| مدخلات SFP عالية | VIH | 2 | Vcc + 0.3 | الخامس |
سحب 4.7k إلى 10k إلى Vcc ، تقاس في جانب SFP من الموصل |
واجهة كهربائية عالية السرعة
جميع الإشارات عالية السرعة مقترنة بالتيار المتردد داخليًا.
| واجهة كهربائية عالية السرعة ، خط نقل SFP | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملاحظات / شروط |
| تردد الخط | فل | 125 | ميغا هيرتز |
ترميز 5 مستويات ، لكل IEEE 802.3 |
||
| معاوقة إخراج Tx | زوت ، تكساس | 100 | أوم |
التفاضلية للجميع الترددات بين 1 ميجا هرتز و 125 ميجا هرتز |
||
| مقاومة إدخال Rx | زين ، آر إكس | 100 | أوم |
التفاضلية للجميع الترددات بين 1 ميجا هرتز و 125 ميجا هرتز |
||
| واجهة كهربائية عالية السرعة ، Host-SFP | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملاحظات / شروط |
|
إدخال بيانات واحد يتأرجح |
التخمير | 250 | 1200 |
بالسيارات
|
انتهى واحد | |
|
إخراج بيانات واحد يتأرجح |
صراخ | 350 | 800 | بالسيارات | انتهى واحد | |
| صعود / سقوط الوقت | Tr، Tf | 175 | psec | 20٪ -80٪ | ||
| معاوقة مدخلات Tx | زين | 50 | أوم | انتهى واحد | ||
| مقاومة إخراج Rx | زوت | 50 | أوم | انتهى واحد | ||
المواصفات العامة
| عام | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملاحظات / شروط |
| معدل البيانات | BR | 1 | 10.3125 | جيجابت / ثانية |
متوافق مع IEEE 802.3. انظر الملاحظات 1 ، 2 أدناه |
|
ملحوظات:
1. التسامح على مدار الساعة هو +/- 50 جزء في المليون
المواصفات البيئية
تم تمكين الكشف التلقائي للتقاطع.كابل كروس خارجي غير مطلوب
| المواصفات البيئية | ||||||
| معامل | رمز | دقيقة | النوع | الأعلى | وحدة | ملاحظات / شروط |
| درجة حرارة حالة التشغيل | تجاري | ح | 0 | +70 | درجة مئوية | |
| صناعة | -40 | +85 | درجة مئوية | |||
| درجة حرارة التخزين | -40 | +85 | درجة مئوية | |||
معلومات الطلبية
| رقم القطعة | وضع السرعة | درجة حرارة |
| SFP-10G-TA1-C | 10G / 5G / 2.5G / 1.25G | 0 ~ 70 |
| SFP-10G-TA1-I | 10G / 5G / 2.5G / 1.25G | -40 ~ 85 درجة |
