تفاصيل المنتج:
|
| نوع جهاز الإرسال والاستقبال: | النحاس SFP | مزود الطاقة: | + 3.3 فولت تيار مستمر |
|---|---|---|---|
| معدل البيانات: | 1.25 جيجابت / ثانية | درجة حرارة حالة التشغيل: | 0 درجة مئوية إلى +70 درجة مئوية أو -40 درجة مئوية إلى +85 درجة مئوية |
| نوع السكن: | معدن | موصل البيانات: | منفذ RJ-45 |
سمات
روابط بيانات ثنائية الاتجاه تصل إلى 1.25 جيجابت / ثانية
بصمة SFP قابلة للتوصيل الساخن
RX Los / بدون وظيفة Los
حاوية معدنية بالكامل للتدخل الكهرومغناطيسي المنخفض
تبديد منخفض للطاقة (0.5 واط نموذجي)
تجميع موصل RJ-45 مدمج
الوصول إلى الطبقة المادية IC عبر ناقل تسلسلي بسلكين
عملية 1000BASE-X في الأنظمة المضيفة بواجهة SERDES
10/100 / 1000Mbps متوافقة في الأنظمة المضيفة بواجهة SGMII
عملية 100Base-FX في الأنظمة المضيفة بواجهة SERDES
تتراوح درجة حرارة حالة التشغيل من 0 درجة مئوية إلى +70 درجة مئوية أو -40 درجة مئوية إلى +85 درجة مئوية
التطبيقات
1.25 جيجابت إيثرنت عبر كابل Cat 5
وصف

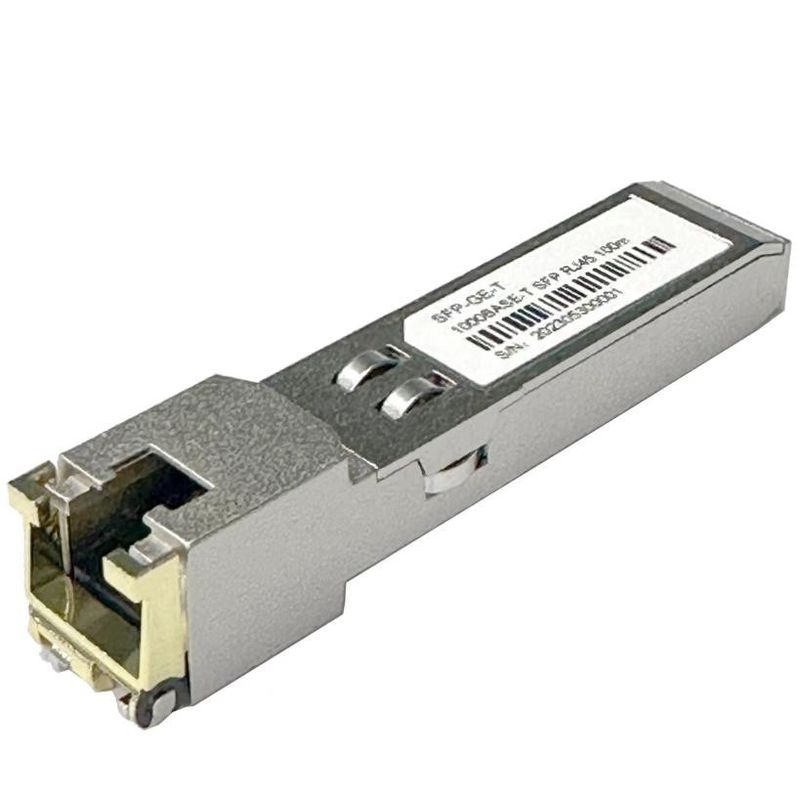

أجهزة الإرسال والاستقبال النحاسية SFP-GE-T صغيرة الحجم قابلة للتوصيل (SFP) هي وحدة عالية الأداء وفعالة من حيث التكلفة متوافقة مع معايير Gigabit Ethernet و 1000BASE-T كما هو محدد في IEEE 802. 3-2002 و IEEE 802.3ab ، والتي تدعم 1000 ميجا بت في الثانية يصل معدل البيانات إلى 100 متر عبر كابل من الفئة 5 الملتوية غير المحمية.تدعم الوحدة روابط بيانات مزدوجة الاتجاه بالكامل 1000 ميجابت في الثانية مع إشارات تعديل سعة النبض (PAM) ذات 5 مستويات.تُستخدم الأزواج الأربعة في الكبل بمعدل رمز يبلغ 250 ميجابت في الثانية لكل زوج.توفر الوحدة معلومات المعرف التسلسلي القياسية المتوافقة مع SFP MSA ، والتي يمكن الوصول إليها بعنوان A0h عبر بروتوكول 2wire التسلسلي CMOS EEPROM.
أوصاف الدبوس
| دبوس | اسم الإشارة | وصف | المكونات تسلسل. | ملحوظات |
| 1 | الخامسEET | أرض المرسل | 1 | |
| 2 | خطأ TX | إشارة خطأ جهاز الإرسال | 3 | ملاحظة 1 |
| 3 | TX تعطيل | تعطيل جهاز الإرسال | 3 | ملاحظة 2 |
| 4 | MOD_DEF (2) | إشارة البيانات التسلسلية SDA | 3 | ملاحظة 3 |
| 5 | MOD_DEF (1) | SCL Serial Clock Signal | 3 | ملاحظة 3 |
| 6 | MOD_DEF (0) | TTL منخفض | 3 | ملاحظة 3 |
| 7 | تحديد معدل | غير متصل | 3 | |
| 8 | لوس | فقدان الإشارة | 3 | ملاحظة 4 |
| 9 | الخامسEER | أرض المستقبل | 1 | |
| 10 | الخامسEER | أرض المستقبل | 1 | |
| 11 | الخامسEER | أرض المستقبل | 1 | |
| 12 | RX- | Inv.تلقي البيانات الصادرة | 3 | ملاحظة 5 |
| 13 | RX + | تلقي البيانات الصادرة | 3 | ملاحظة 5 |
| 14 | الخامسEER | أرض المستقبل | 1 | |
| 15 | الخامسCCR | جهاز استقبال التيار الكهربائي | 2 | |
| 16 | الخامسCCT | مصدر طاقة جهاز الإرسال | 2 | |
| 17 | الخامسEET | أرض المرسل | 1 | |
| 18 | TX + | نقل البيانات بتنسيق | 3 | ملاحظة 6 |
| 19 | TX- | Inv.نقل البيانات بتنسيق | 3 | ملاحظة 6 |
| 20 | الخامسEET | أرض المرسل | 1 |
ملحوظات:
تسلسل القابس: دبوس تسلسل الاشتباك أثناء التوصيل الساخن.
1) TX Fault غير مدعوم ومتصل دائمًا بالأرض.
2) تعطيل الإرسال ، وهو إدخال يستخدم لإعادة تعيين وحدة الإرسال والاستقبال ، يتم سحب هذا الدبوس داخل الوحدة بمقاوم 4.7 كيلو أوم.
منخفض (0 - 0.8 فولت): تشغيل جهاز الإرسال والاستقبال
بين (0.8 فولت و 2.0 فولت): غير محدد
مرتفع (2.0 - 3.465 فولت): جهاز الإرسال والاستقبال في حالة إعادة التعيين
فتح: جهاز الإرسال والاستقبال في حالة إعادة التعيين
3) Mod-Def 0،1،2.هذه هي دبابيس تعريف الوحدة.يجب سحبها بمقاوم 4.7K ~ 10K على اللوحة المضيفة.يجب أن يكون جهد السحب VccT أو VccR
تم تأريض Mod-Def 0 بواسطة الوحدة النمطية للإشارة إلى وجود الوحدة
Mod-Def 1 هو خط الساعة لواجهة تسلسلية ثنائية الأسلاك للمعرف التسلسلي
Mod-Def 2 هو خط البيانات لواجهة تسلسلية من سلكين للمعرف التسلسلي
4) RX_LOS (فقدان الإشارة): LVTTL متوافق مع أقصى جهد لـ Host_Vcc.يمكن تمكين RX_LOS أو تعطيله (راجع معلومات الطلب) ، ولا يتم استخدام RX_LOS ودائمًا ما يكون مرتبطًا بالأرض عبر المقاوم 100 أوم.
5) RD - / +: هذه هي مخرجات جهاز الاستقبال التفاضلي.إنها AC مقترنة بـ 100 خط تفاضلي والتي يجب إنهاؤها بـ 100 (تفاضلية) عند المستخدم SERDES.
6) TD - / +: هذه هي مدخلات جهاز الإرسال التفاضلي.إنها خطوط تفاضلية مقترنة بالتيار المتردد مع 100 طرف تفاضلي داخل الوحدة.
