تفاصيل المنتج:
|
| إبراز: | جهاز إرسال واستقبال 10G SFP,طول موجي قصير لجهاز الإرسال والاستقبال SFP,موصل sfp قابل للتوصيل |
||
|---|---|---|---|

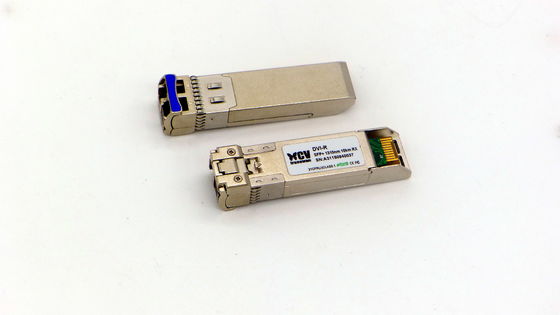

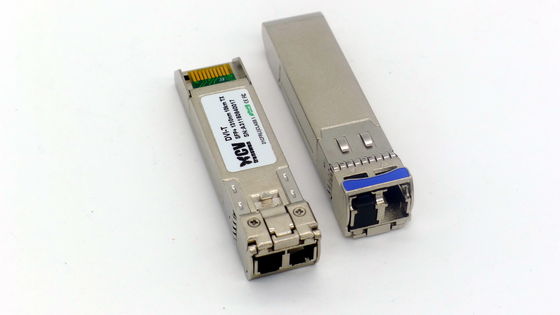

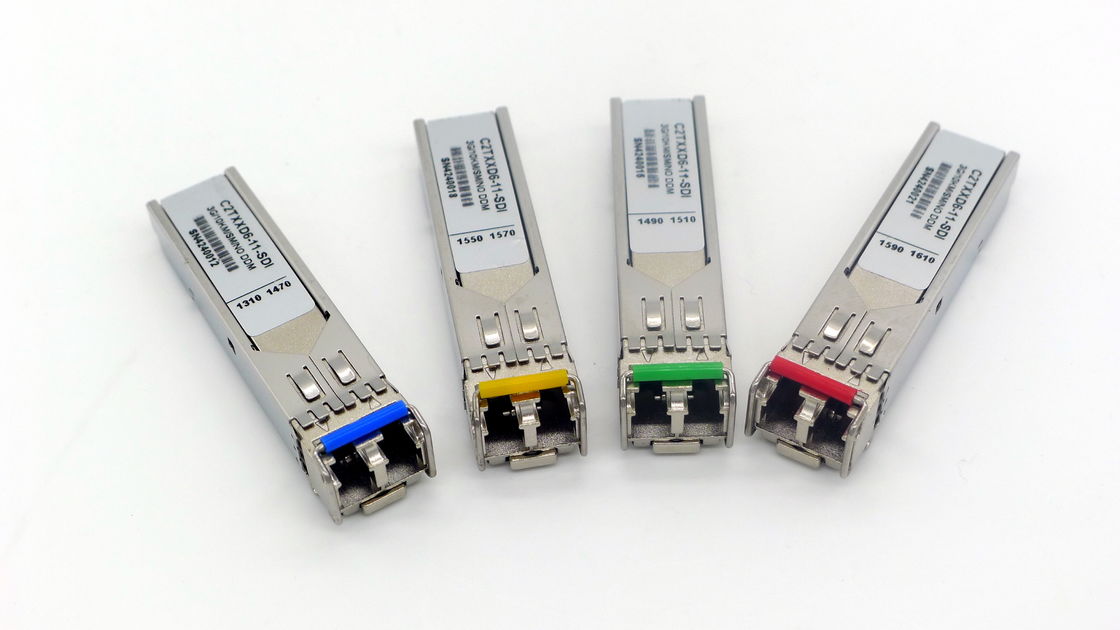

جهاز إرسال واستقبال SR SFP بطول موجي قصير وقابل للتوصيل بسرعة 10 جيجابت / ثانية
● التوصيل الساخن
● واجهة ضوئية تسلسلية بسرعة 10 جيجابت / ثانية
● ما يصل إلى 300 متر على 50 / 125um MMF (2000 ميجا هرتز.كم)
● متوافقة مع SFP + MSA
● حزمة SFP MSA مع موصل LC مزدوج
● واجهة مراقبة التشخيص الرقمي
● EMI منخفضة جدًا وحماية ممتازة ضد التفريغ الكهروستاتيكي
● هامش نقل مرتفع
● + 3.3V مصدر طاقة واحد
● أقل من 1 واط استهلاك الطاقة
● واجهة ميكانيكية SFP
● نطاق واسع لمعدل البيانات
وصف
تم تصميم أجهزة الإرسال والاستقبال الضوئية CSP08V9-11-55 للواجهات الضوئية التسلسلية بسرعة 10 جيجابت / ثانية لاتصالات البيانات مع الألياف متعددة الأوضاع (MMF).يمكن لجهاز الإرسال والاستقبال دعم 9.953G b / s إلى 11.1Gb / s
● تم تحسين تصميمات جهاز الإرسال والاستقبال من أجل الأداء العالي والفعالية من حيث التكلفة لتزويد العملاء بأفضل الحلول لتطبيقات البيانات والتخزين.
معيار
● متوافق مع SFP + MSA
● SFF-8472 متوافق مع الإصدار 9.5
● متوافق مع IEEE802.3-2005
● متوافقة مع Telcordia GR-468-CORE
● FCC 47 CFR الجزء 15 ، متوافق مع الفئة ب
● FDA 21 CFR 1040.10 و 1040.11 ، متوافق مع الفئة 1
● متوافق مع RoHS
التطبيقات
● 10G Base-SR / SW ● قناة ليفية 10G ● روابط بصرية أخرى
| معامل | رمز | دقيقة. | النوع. | الأعلى. | وحدة | ملحوظة | |
| معدل البيانات | إيثرنت | 10.3125 | جيجابت / ثانية | ||||
| القناة الليفية | 10.518 | ||||||
| مصدر التيار | Vcc | 3.13 | 3.3 | 3.47 | الخامس | ||
| العرض الحالي | ICC | 300 | مللي أمبير | ||||
| درجة حرارة حالة التشغيل | ح | 0 | 70 | ℃ | |||
| معامل | رمز | دقيقة. | النوع. | الأعلى. | وحدة | ملحوظة | |
| الفارق.تأرجح جهد الإدخال | 500 | mVpp | ملاحظة 1 | ||||
| Tx تعطيل الإدخال | ح | VIH | 2.0 | Vcc + 0.3 | الخامس | ||
| إل | VIL | 0 | 0.8 | ||||
| خرج خطأ TX | ح | VOH | 2.0 | Vcc + 0.3 | الخامس | ملاحظة 2 | |
| إل | المجلد | 0 | 0.8 | ||||
| فرق المدخلات.معاوقة | زين | 100 | Ω | ||||
معامل |
رمز |
دقيقة. |
النوع. |
الأعلى. |
وحدة |
ملحوظة |
|
الفارق.تأرجح الجهد الناتج |
|
|
500 |
|
mVpp |
ملاحظة 3 |
|
إخراج Rx LOS |
ح |
VOH |
2.0 |
|
Vcc + 0.3 |
الخامس |
ملاحظة 2 |
إل |
المجلد |
0 |
0.8 |
||||
| معامل |
رمز |
دقيقة. |
النوع. |
الأعلى. |
وحدة |
ملحوظة |
| الطول الموجي التشغيلي |
|
760 |
|
860 |
نانومتر |
|
| حساسية | بسن | -9.9 | ديسيبل | ملاحظة 3 | ||
| دقيقة.الزائد |
بيماكس |
-1 |
|
|
ديسيبل |
|
| تأكيد LOS | لوسا |
-24 |
|
|
ديسيبل |
|
| LOS De-assert |
لوسد |
|
|
-12 |
ديسيبل |
|
| التباطؤ LOS |
لوس |
0.5 |
|
4 | ديسيبل |
| معامل | رمز | دقيقة. | النوع. | الأعلى. | وحدة | ملحوظة |
| الطول الموجي التشغيلي | 840 | 850 | 860 | نانومتر | ||
| Ave. output power (ممكّن) | بو | -6 | -1 | ديسيبل | ملاحظة 1 | |
| نسبة الانقراض | ER | 3.0 | 5.0 | ديسيبل | ملاحظة 1 | |
| عرض طيفي RMS | Δλ | 0.45 | نانومتر | |||
| وقت الصعود / السقوط (20٪ ~ 80٪) | Tr / Tf | 50 | ملاحظة | ملاحظة 2 | ||
| سعة التعديل البصري | OMA | -2.8 | ديسيبل | |||
| عقوبة التشتت | 3.9 | ديسيبل | ||||
| إخراج العين البصرية | متوافق مع IEEE 802.3-2005 | |||||
واجهة تسلسلية للمعرف و DDM
تنفذ وحدات SFP بروتوكول الاتصال التسلسلي ثنائي الأسلاك على النحو المحدد في SFP MSA.
يمكن الوصول إلى معلومات المعرف التسلسلي لوحدات SFP ومعلمات شاشة التشخيص الرقمي من خلال واجهة I2C على العنوان A0h و A2h.يتم تعيين الذاكرة في الجدول 1. تم سرد معلومات المعرف التفصيلية (A0h) في الجدول 2. ويتم وصف مواصفات DDM (A2h) في الجدول 3. لمزيد من التفاصيل حول تعريفات الذاكرة mOL والبايت ، يرجى الرجوع إلى SFF- 8472 (المراجعة 9.3 ، أغسطس 2002) ، "واجهة مراقبة التشخيص الرقمي لأجهزة الإرسال والاستقبال البصرية".تمت معايرة معلمات DDM داخليًا.
| ذاكرة التشخيص الرقمي MOL (أوصاف حقول البيانات المحددة) | |||||
| 2 عنوان سلك 1010000X (A0h) | 2 عنوان سلك 1010001X (A2h) | ||||
| تبوك | معلومة | تبوك | معلومة | ||
| 0 ~ 95 | المعرف التسلسلي المحدد بواسطة SFP MSA (96 بايت) | 0 ~ 55 | عتبات الإنذار والتحذير (56 بايت) | ||
| 56 ~ 95 | ثوابت المعايرة (40 بايت) | ||||
| 96 ~ 127 | خاص بالبائع (32 بايت) | 96 ~ 119 | واجهة التشخيص في الوقت الحقيقي (24 بايت) | ||
| 120 ~ 127 | محدد البائع (8 بايت) | ||||
| 128 ~ 255 | محجوز ، SFF8079 (128 بايت) | 128 ~ 247 | EEPROM قابل للكتابة بواسطة المستخدم (120 بايت) | ||
| 248 ~ 255 | محدد البائع (8 بايت) | ||||
| محتويات ذاكرة المعرف التسلسلي EEPROM (A0h) | ||||
| بيانات تبوك |
بحجم (بايت) |
اسم مجال |
القيمة (سداسي عشري) | وصف المجال |
| حقول معرف القاعدة | ||||
| 0 | 1 | المعرف | 03 | SFP |
| 1 | 1 | تحويلة.المعرف | 04 | MOD4 |
| 2 | 1 | موصل | 07 | LC |
| 3-10 | 8 | جهاز الإرسال والاستقبال | 00 00 00 00 00 00 00 00 | |
| 11 | 1 | التشفير | 01 | NRZ |
| 12 | 1 | BR ، الاسمي | 67 | |
| 13 | 1 | محجوز | 00 | |
| 14 | 1 | الطول (9 ميكرون ، كم) | 00 | |
| 15 | 1 | الطول (9 ميكرون) | 00 | |
| 16 | 1 | الطول (50 ميكرون) | 52 | 82 م 50125um 500 ميجا هرتز. كم MMF |
| 17 | 1 | الطول (62.5 ميكرون) | 21 | 33 م 62.5 / 125um 200 ميجا هرتز.كم MMF |
| 18 | 1 | الطول (نحاسي) | 00 | |
| 19 | 1 | محجوز | 00 | |
| 20-35 | 16 | اسم البائع | ||
| 36 | 1 | محجوز | 00 | |
| 37-39 | 3 | البائع OUI | 000000 | |
| 40-55 | 16 | البائع PN | ||
| 56-59 | 4 | مراجعة البائع | 31 30 20 20 | 10 |
| 60-61 | 2 | الطول الموجي | 03 52 | 850 نانومتر |
| 62 | 1 | محجوز | 00 | |
| 63 | 1 | CC_BASE | XX | تحقق من رمز حقول معرف القاعدة |
| حقول التعريف الممتدة | ||||
| 64-65 | 2 | خيارات | 001 أ | لوس ، Tx_falt ، Tx_diable |
| 66 | 1 | BR ، كحد أقصى | 00 | هامش معدل البت العلوي ، وحدات٪ |
| 67 | 1 | BR ، دقيقة | 00 | هامش معدل بت أقل ، وحدات٪ |
| 68-83 | 16 | البائع SN | xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx xx |
الرقم التسلسلي (ASCII) |
| 84-91 | 8 | رمز تاريخ | xx xx xx xx xx xx xx xx | رمز تاريخ تصنيع البائع (ASCII) |
| 92 | 1 | نوع المراقبة التشخيصية | 68 | التشخيصات الرقمية والمعايرة الداخلية |
| 93 | 1 | خيارات محسنة | 80 | تم تنفيذ أعلام الإنذار / التحذير |
| 94 | 1 | التوافق SFF-8472 | 04 | |
| 95 | 1 | CC_EXT | xx | تحقق من الكود الخاص بحقول المعرف الموسعة |
| حقول معرف البائع المحددة | ||||
| 96-127 | 32 | بائع محدد | ذاكرة EEPROM الخاصة بالبائع | |
| 128-255 | 128 | محجوز | محفوظة لـ SFF-8079. | |
ملاحظة: يجب ملء بايت "xx" وفقًا للحالة العملية.لمزيد من المعلومات ، يرجى الرجوع إلى الوثيقة ذات الصلة من SFF-8472 Rev 9.4.
| مواصفات DDM | |||
| معامل | نطاق | صحة | معايرة |
| درجة الحرارة | -10 درجة مئوية + 80 درجة مئوية | ± 3 درجة مئوية | داخلي |
| الجهد االكهربى | 3.0 ～ 3.6 فولت | ± 3٪ | داخلي |
| تيار التحيز | 0 ～ 15 مللي أمبير | ± 10٪ | داخلي |
| TX قوة | -7 ～ 0 ديسيبل | ± 2 ديسيبل | داخلي |
| قوة RX | -15 ～ 0 ديسيبل | ± 2 ديسيبل | داخلي |
| دبوس # | اسم | وظيفة | ملاحظات |
| 1 | فيت | وحدة الإرسال الأرضي | ملاحظة 1 |
| 2 | خطأ TX | خطأ وحدة الإرسال | ملاحظة 2 |
| 3 | تعطيل Tx | تعطيل المرسليوقف إخراج الليزر من جهاز الإرسال | ملاحظة 3 |
| 4 | SDL | 2 سلك إدخال / إخراج بيانات واجهة تسلسلية (SDA) | |
| 5 | SCL | إدخال على مدار الساعة للواجهة التسلسلية بسلكين (SCL) | |
| 6 | MOD-ABS | وحدة غائبة ، قم بالاتصال بـ VeeR أو VeeT في الوحدة النمطية | ملاحظة 2 |
| 7 | RS0 | معدل select0 ، التحكم اختياريًا في مستقبل SFP +.عند الارتفاع ، معدل بيانات الإدخال> 4.5 جيجابت / ثانية ؛ عندما يكون منخفضًا ، معدل بيانات الإدخال <= 4.5 جيجابت / ثانية | |
| 8 | لوس | فقدان المتلقي إشارة الإشارة | ملاحظة 4 |
| 9 | RS1 | تحديد معدل 0 ، اختياريا التحكم SFP + جهاز الإرسال.عند الارتفاع ، معدل بيانات الإدخال> 4.5 جيجابت / ثانية ؛ عندما يكون منخفضًا ، معدل بيانات الإدخال <= 4.5 جيجابت / ثانية | |
| 10 | VeeR | وحدة استقبال الأرض | ملاحظة 1 |
| 11 | VeeR | وحدة استقبال الأرض | ملاحظة 1 |
| 12 | بحث وتطوير- | وضع استقبال البيانات المقلوبة | |
| 13 | RD + | وضع جهاز استقبال البيانات غير المقلوبة | |
| 14 | VeeR | وحدة استقبال الأرض | ملاحظة 1 |
| 15 | VccR | وحدة استقبال 3.3V العرض | |
| 16 | VccT | وحدة الارسال 3.3V العرض | |
| 17 | فيت | وحدة الإرسال الأرضي | ملاحظة 1 |
| 18 | TD + | وضع بيانات المرسل المقلوبة | |
| 19 | TD- | إرسال البيانات غير المقلوبة المرسلة | |
| 20 | فيت | وحدة الإرسال الأرضي | ملاحظة 1 |
