موسع لاسلكي Hdmi يصل إلى 656 قدمًا و 200 متر

يمتد الموسع اللاسلكي Loop Out Hdmi إلى 656 قدمًا و 200 متر

موسع لاسلكي اتش دي ام اي

يوفر موسع HDMI اللاسلكي طريقة سهلة لتوسيع إشارات HDMI لاسلكيًا إلى 656 قدمًا (200 متر).

يقوم بتوسيع محتوى HDMI من أجهزة الكمبيوتر وأجهزة فك التشفير ومشغلات Bluray ومصادر HDMI الأخرى إلى شاشات العرض المتوافقة مع HDMI عن بُعد.

ميزة

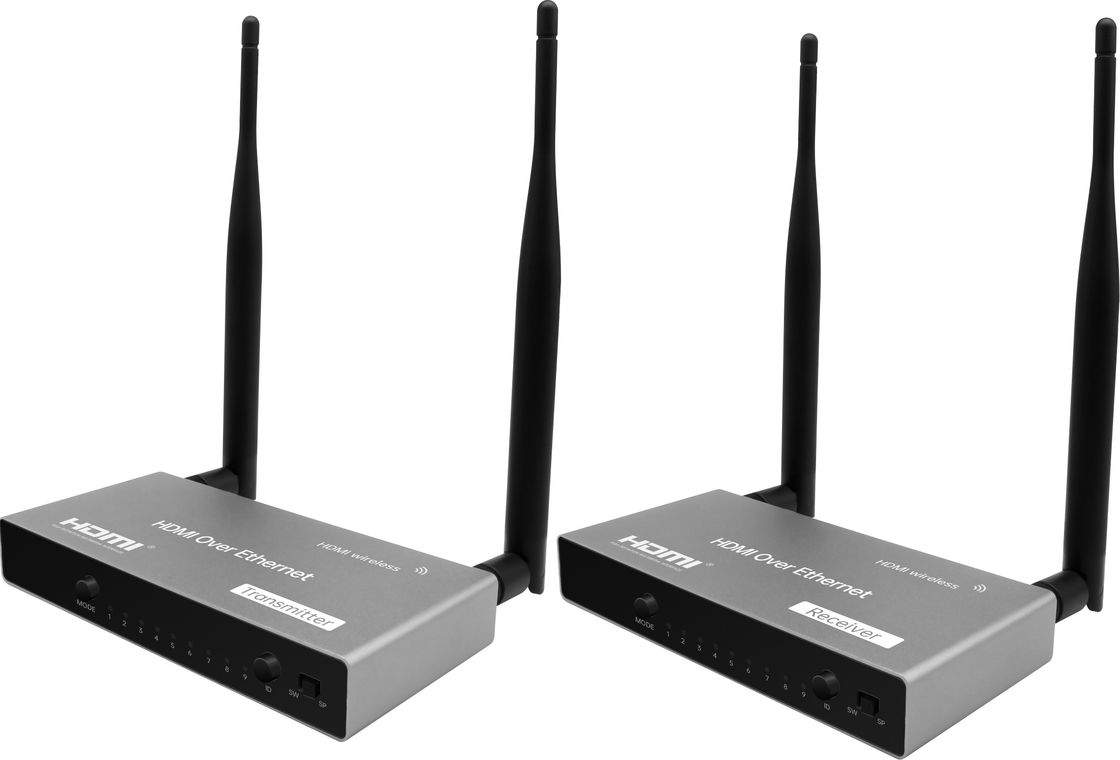

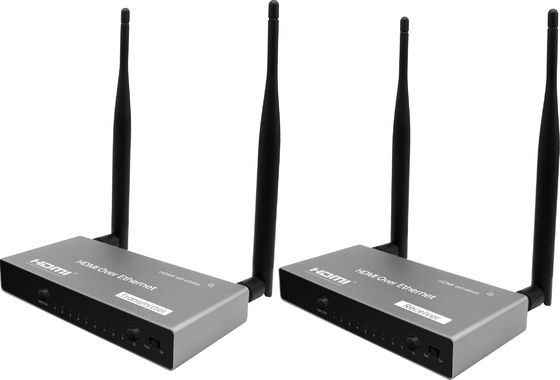

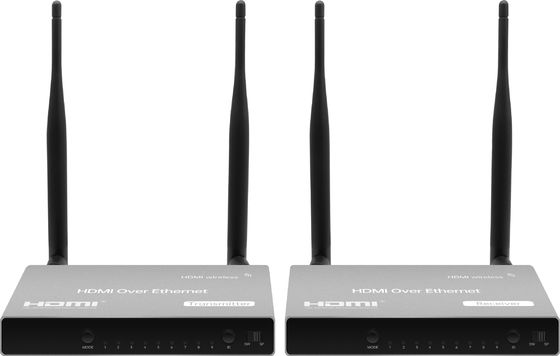

● يتكون هذا الموسع اللاسلكي HDMI من وحدة إرسال ووحدة استقبال

● حلقة الدعم في نهاية المرسل لسهولة المراقبة

● دعم مجموعة واسعة من الدقة بما في ذلك 480i / 576i - 1080p @ 50 / 60Hz ، SVGA-WUXGA.

● هوائي خارجي يدعم نطاق إرسال طويل يصل إلى 656 قدمًا (200 متر)

● دعم تمديد الأشعة تحت الحمراء للتحكم في جهاز المصدر في نهاية العرض

● دعم OSD لرصد حالة الجهاز

● التوصيل والتشغيل ، لا حاجة لبرامج تشغيل لتثبيت جهاز الكمبيوتر

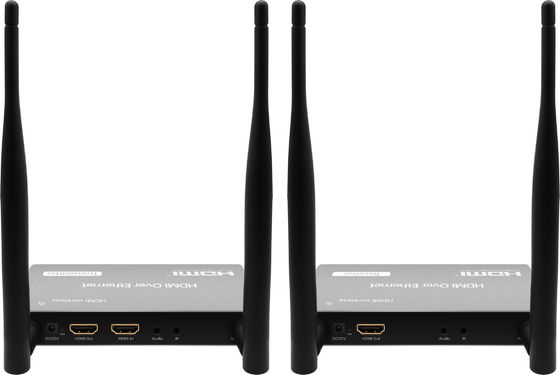

تخطيط منافذ الاستقبال:

1. منفذ USB: ترقية FW

2. زر الوضع: انقر لتبديل وضع العرض (الإضاءة للوضع 1) ، واضغط طويلاً لتبديل بت القناة (الإضاءة للوضع 2).

3. ضوء PWR: الإضاءة عندما يتم توفير الطاقة.

4. ضوء الرابط: يومض عند نقل البيانات.

5. ضوء STA: يومض عند نقل البيانات.

6. ضوء الوضع 1 (وضع العرض): إيقاف الإضاءة لوضع الرسوم مع زمن انتقال أقصر ، والإضاءة في وضع الفيديو مع معدل ضياع أقل للحزمة.

7. ضوء الوضع 2 (قناة بت): إضاءة لضبط قناة عالية بت ، والإضاءة لضبط قناة بت منخفضة.

8. إشارة القناة

9. زر ID: انقر لتبديل معرف القناة.

10. وضع التبديل: قم بعرض شاشة جهاز الإرسال بنفس معرف القناة عند استخدامه كـ N إلى 1.

11. وضع الفاصل: اتصال مباشر بجهاز الإرسال.يجب عدم تعيين معرف قناة.

12. هوائي

13. منفذ DC IN: يتطلب مصدر طاقة 12 فولت / 1 أمبير.

14. ثقب إعادة الضبط: عند توصيل الطاقة ، اضغط لفترة طويلة على زر إعادة الضبط لأكثر من 9 ثوان لإعادة ضبط إعدادات المصنع الافتراضية.

15. منفذ HDMI OUT: يتصل بالشاشة مع منفذ HDMI للعرض.

16. منفذ إخراج الصوت: إخراج الصوت إلى مكبرات الصوت الأخرى.لاحظ أن منفذ إخراج HDMI يرسل الصوت في نفس الوقت.

17. منفذ IR IN: يدعم إدخال IR للتحكم عن بعد.

18. هوائي

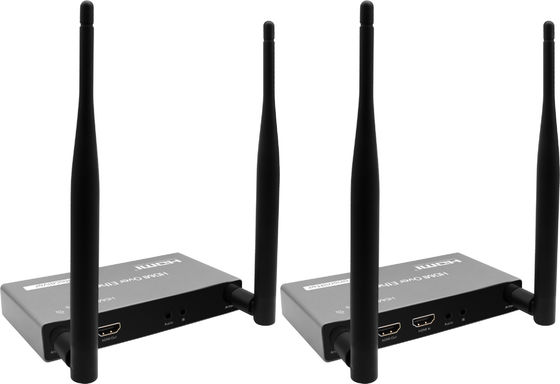

تخطيط منفذ Tx:

1. منفذ USB: ترقية FW

2. زر الوضع: انقر لتبديل وضع العرض (الإضاءة للوضع 1) ، واضغط طويلاً لتبديل بت القناة (الإضاءة للوضع 2).

3. ضوء PWR: الإضاءة عندما يتم توفير الطاقة.

4. ضوء الرابط: يومض عند نقل البيانات.

5. ضوء STA: يومض عند نقل البيانات.

6. ضوء الوضع 1 (وضع العرض): إيقاف الإضاءة لوضع الرسوم مع زمن انتقال أقصر ، والإضاءة في وضع الفيديو مع معدل ضياع أقل للحزمة.

7. ضوء الوضع 2 (قناة بت): إضاءة لضبط قناة عالية بت ، والإضاءة لضبط قناة بت منخفضة.

8. إشارة القناة

9. زر ID: انقر لتبديل معرف القناة.

10. وضع التبديل: قم بعرض شاشة جهاز الإرسال بنفس معرف القناة عند استخدامه كـ N إلى 1.

11. وضع الفاصل: اتصال مباشر بجهاز الإرسال.يجب عدم تعيين معرف قناة.

12. هوائي

13. منفذ DC IN: يتطلب مصدر طاقة 12 فولت / 1 أمبير.

14. ثقب إعادة الضبط: عند توصيل الطاقة ، اضغط لفترة طويلة على زر إعادة الضبط لأكثر من 9 ثوان لإعادة ضبط إعدادات المصنع الافتراضية.

15. منفذ HDMI OUT: يتصل بالشاشة مع منفذ HDMI للعرض.

16. مدخلات HDMI: يتصل بجهازك (كمبيوتر محمول أو صندوق كمبيوتر).

17. منفذ IR IN: يدعم إدخال IR للتحكم عن بعد.

18. هوائي

تثبيت:

عرض وضع التقسيم (1 إلى 1):

1. ضع مفتاح التبديل على وضع الفاصل على كل من جهاز الاستقبال وجهاز الإرسال.

2. قم بتوصيل الطاقة بجهد 12 فولت / 1 أمبير وشاشة لعرض الإخراج على جهاز الاستقبال.

3. قم بتوصيل جهاز الاستقبال والإرسال بنفس كبل HDMI للإقران.تومض إشارات القناة عند الاقتران وتتوقف عند معرف القناة بعد الإقران الكامل.

4. بعد الاقتران ، قم بتوصيل مصدر طاقة DC 12V بكلا الوحدتين ، وقم بتوصيل شاشة بجهاز الاستقبال وجهاز مصدر فيديو HDMI بمدخل جهاز الإرسال.

* دليل اصلاح الاخطاء:

إذا لم تكن هناك إشارة على الشاشة متصلة بجهاز الاستقبال ، فالرجاء التأكد من تبديل كل من جهاز الاستقبال وجهاز الإرسال (1) l إلى وضع Splitter و (2) تم إقرانهما معًا Switch Mode Display (1 to N ، N to 1): 1 ضع مفتاح التبديل على وضع الفاصل على كل من جهاز الاستقبال وجهاز الإرسال 2. قم بتوصيل الطاقة بجهد 12 فولت / 1 أمبير وشاشة لعرض الإخراج على جهاز الاستقبال.3. بعد الاقتران ، قم بتوصيل الطاقة بـ 12V / 1A ، وشاشة استرجاع ، وجهاز للإدخال على جهاز الإرسال.4. قم بتعيين جهاز الاستقبال وجهاز الإرسال على نفس معرف القناة. * ملاحظة: يجب تعيين كل جهاز إرسال ضمن نفس الشبكة على معرف قناة مختلف
