تفاصيل المنتج:
|
| نوع الألياف: | وضع فردي | اسم المنتج: | تعميم بصري |
|---|---|---|---|
| موجة: | 1550 نانومتر | موصل نوع: | FC / PC FC / APC ، LC / PC ، LC / APC |
| إبراز: | جهاز توزيع الألياف الضوئية أحادي الوضع,جهاز توزيع ضوئي 1550 نانومتر,جهاز توزيع ألياف بصري أحادي الوضع |
||

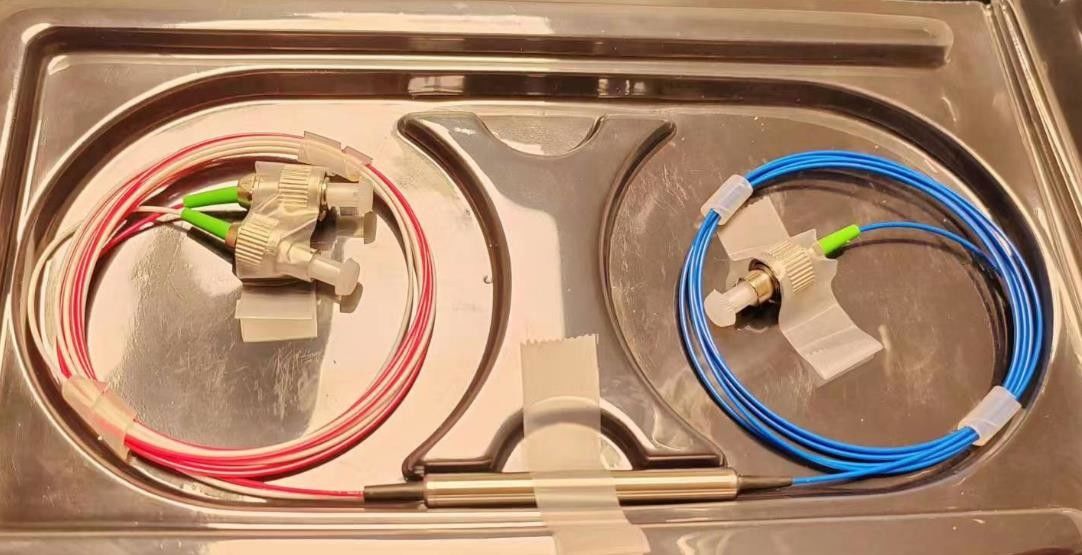

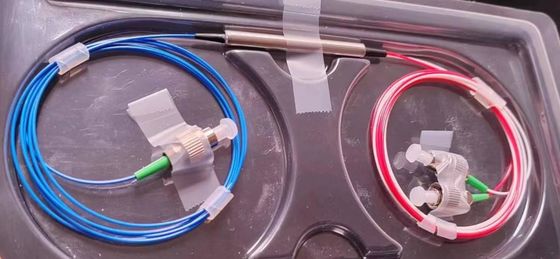

ثلاثة منفذ واحد وضع الألياف الضوئية دائرية موجية 1550 نانومتر
جهاز توزيع بصري أحادي الوضع 1550 نانومتر
الدائرة الضوئية هي جهاز يوجه الضوء في اتجاه معين في الألياف الضوئية.إنه جهاز ثلاثي المنافذ يعمل على مبدأ عدم المعاملة بالمثل ، مما يعني أن الضوء ينتقل في اتجاه معين ولا يعود إلى مصدره.

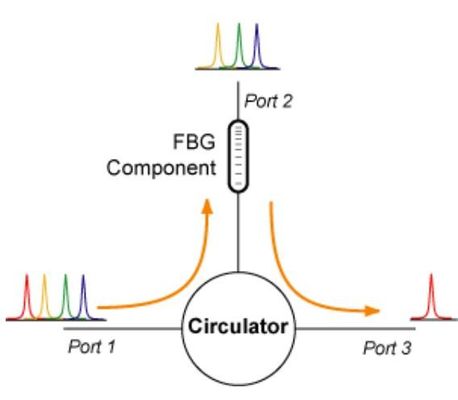

يوضح المثال أدناه استخدام جهاز دائري لإسقاط قناة بصرية من نظام DWDM باستخدام شبكة الألياف الضوئية (FBG).تقترن قنوات الإدخال DWDM بالمنفذ 1 للجهاز بجهاز FBG متصل بالمنفذ 2. ويعيد الطول الموجي الفردي المنعكس من FBG الدخول إلى الدائرة في المنفذ 2 ويتم توجيهه إلى المنفذ 3. تمر الإشارات المتبقية عبر FBG وتخرج أعلى الألياف.

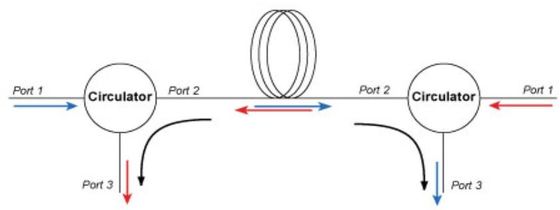

يمكن أيضًا استخدام أجهزة الدوران لإرسال إشارة ضوئية في اتجاهين أسفل ليف واحد.يوجد دائري عند طرفي الألياف.يعمل كل مدور على إضافة إشارة في اتجاه واحد أثناء إزالة الإشارة في الاتجاه الآخر.انظر المثال أدناه.
تحديد
| الطول الموجي التشغيلي (نانومتر) | 1550 +/- 30 |
| خسارة الإدراج (المنفذ 1 إلى المنفذ 2) (ديسيبل) | <0.8 |
| خسارة الإدراج (المنفذ 2 إلى المنفذ 3) (ديسيبل) | <0.8 |
| العزل (المنفذ 2 إلى المنفذ 1) (ديسيبل) | > 40 |
| العزل (المنفذ 3 إلى المنفذ 2) (ديسيبل) | > 40 |
| الخسارة المعتمدة على الاستقطاب | <0.15 |
| تعويض الخساره | > 55 |
