تفاصيل المنتج:
|
| إبراز: | SM OM3 DVI Over Fiber Extender,EDID Programming DVI Optical Extender,EDID Programming DVI Over Fiber Extender |
||
|---|---|---|---|

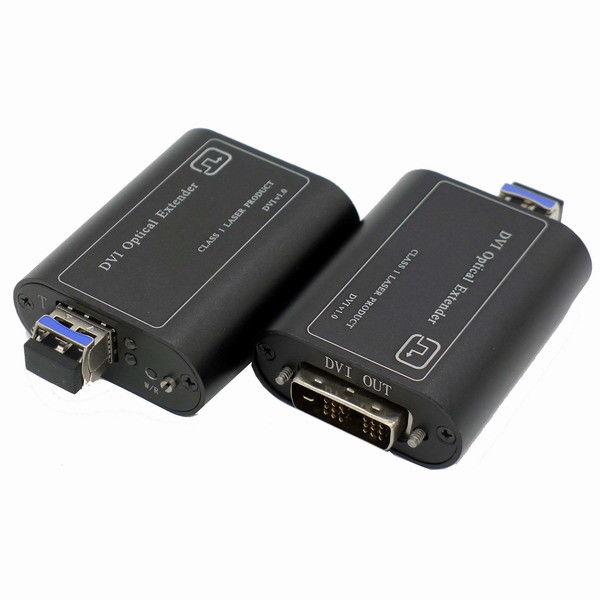

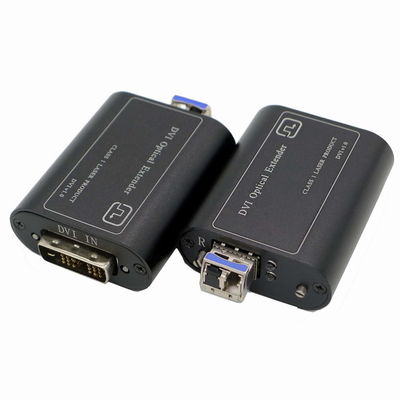

SM OM3 DVI عبر نظام نقل موسع الألياف الضوئية برمجة EDID
DVI عبر موسع الألياف
الموسع البصري DVI هو نظام نقل ألياف بصرية قادر على توزيع إشارات DVI عالية الدقة على ألياف بصرية واحدة بطول كابل يصل إلى 300 متر (ألياف OM3 MM) أو 10 كيلومترات (ألياف SM) ، بدقة تصل إلى 4096 × 2160 @ 30 هرتز.قم بتوصيل جهاز الإرسال قبل استخدامه على الشاشات ، انقر فوق مفتاح الإرسال ، لقراءة وكتابة EDID ستتم قراءة وتخزينها في الشاشة داخل جهاز الإرسال ، وبرمجة EDID نفسها بحيث تكون قادرة على التكيف مع خصائص دقة مختلفة لنظام العرض ، اجعل استخدامه أكثر إيجازًا وملاءمة وموثوقية.
يدعم محول DVI عبر الألياف المختلفة نقل نسبة الدقة عالية الوضوح ، يمكن أن يصل أعلى مستوى إلى UXGA 1600 * 1200 أو WUXGA 1920 * 1200 @ 60Hz أو HDTV 1080P 1920 * 1080 @ 60Hz ، 2048x1080 ، 2K / 4K ، الدقة القصوى 4096 × 2160 @ 30 هرتز. أقصى عرض نطاق 11 جيجابت في الثانية.
تخصيص
أوبيتكال:
| الطول الموجي | 850 نانومتر و 1310 نانومتر |
| انتاج الطاقة | -6 ~ -1 ديسيبل |
| الألياف البصرية | OM3 متعدد الأوضاع ، 9 / 125u وضع فردي |
| حساسية آر إكس | -16 ديسيبل |
| موصل بصري | 1 × LC |
| مسافة | 0 ~ 300 م (OM3 مم) / 0 ~ 10 كم (SM) |
فيديو:
| إدخال / إخراج DVI | ||
| إخراج الفيديو | DVI 1.0 | |
| إدخال إشارة الفيديو | 0.5 ～ 1.0 فولت ص | |
| إشارة الإدخال DDC | 5 فولت PP (TTL) | |
| موصل | 18 + 1 DVI ذكر | |
| عام: | ||
| مدخل الطاقة | 5 فولت تيار مستمر | |
| استهلاك الطاقة (الحد الأقصى) | 2.4 واط (كحد أقصى) | |
| درجة حرارة التشغيل | -20 درجة مئوية إلى 55 درجة مئوية | |
| درجة حرارة التخزين | -40 درجة مئوية إلى 85 درجة مئوية | |
| رطوبة العملية | 0 ~ 95٪ (دون تكاثف) | |
| الوزن الصافي | 190 جرام لكل زوج | |
| مادة القضية | الألومنيوم | |
| حجم المنتج | 64 مم × 52 مم × 22.5 مم (L / W / H) | |
تركيب وتشغيل المعدات
الخطوة 1: قم بتشغيل جهاز الكمبيوتر وجهاز العرض.
الخطوة 2: قراءة شاشة EDID ، وقراءة الطرق ، يرجى اتباع الخطوات أدناه:
(1) قم أولاً بتوصيل محول الطاقة 5 فولت بجهاز الإرسال ، وتأكد من أن مصباح الطاقة الأحمر يضيء.(2) افتح مصدر طاقة الشاشة ، ثم قم بتوصيل إطلاق واجهة DVI لجهاز الإرسال بجهاز عرض واجهة DVI.
(3) اضغط على زر القراءة / الكتابة الخاص بجهاز الإرسال EDID ، يضيء مصباح EDID R / W ، ويقول إنه لقراءة جهاز عرض معلومات EDID.ينطفئ ضوء المؤشر الأخضر بعد 10 ثوانٍ من قراءة معلومات EDID ، قم بإيقاف تشغيل طاقة جهاز الإرسال.
حالة مصباح الطاقة و EDID W / R: مصدر الطاقة الضوء الأحمر ، قراءة وكتابة الضوء الأخضر EDID.
ملاحظة: إذا حدث تغيير في جهاز عرض آخر ، فيرجى القيام بالخطوة الثانية مرة أخرى.
الخطوة 3: قم أولاً بتوصيل محول الطاقة 5 فولت بجهاز الإرسال ، وتأكد من إضاءة مصباح الطاقة باللون الأحمر ، وقم بتوصيل واجهة DVI لجهاز الإرسال بجهاز الكمبيوتر الخاص بواجهة DVI.
الخطوة 4: قم بتوصيل محول الطاقة 5 فولت بجهاز الاستقبال ، للتأكد من أن ضوء الطاقة يضيء باللون الأحمر.قم بتوصيل منفذ DVI الخاص بجهاز الاستقبال والشاشة.
الخطوة 5: وفقًا للمخطط ستكون وصلات الألياف البصرية LC.
حالة مصباح طاقة وألياف جهاز الاستقبال: مزود الطاقة بالضوء الأحمر ، وإشارة الألياف الضوئية التي تربط الضوء الأخضر.
