تفاصيل المنتج:
|

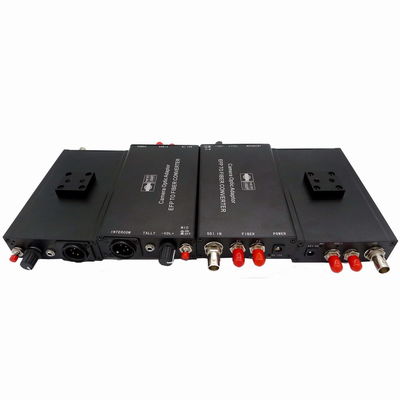

نظام ألياف كاميرا EFP بسيط

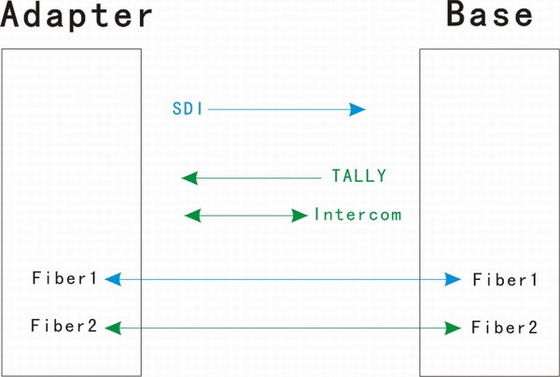

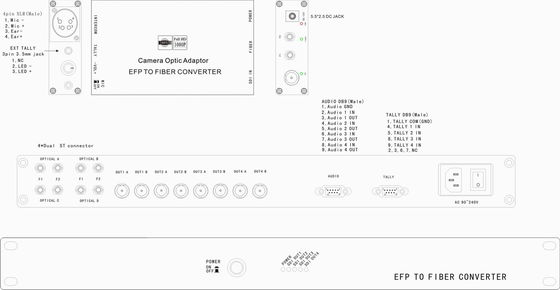

EFP بسيط للأليافيشتمل على مهايئ بصري للكاميرا ومحطة قاعدة بصرية.يقوم النظام بنقل إشارة 1 ch 3G / HD-SDI من الكاميرا إلى المحطة الأساسية ، والاتصال الداخلي (يمكن توصيل طرف الكاميرا بسماعة احترافية 4-pin أو 5-pin XLR ، ويمكن توصيل طرف OB بمحطة الاتصال الداخلي الرئيسية) ، tally (واحد يمكن اختيار لون أو لونين).يضع النظام جميع الإشارات اللازمة لإنتاج 3G / HD-SDI متعدد الكاميرات على كابل ليفي ، مما يضمن اتصالًا قويًا وخاليًا من المتاعب في أي استوديو أو إنتاج عن بُعد.يمكن تركيب الجزء السفلي من فتحة المسمار بحامل حذاء الكاميرا.

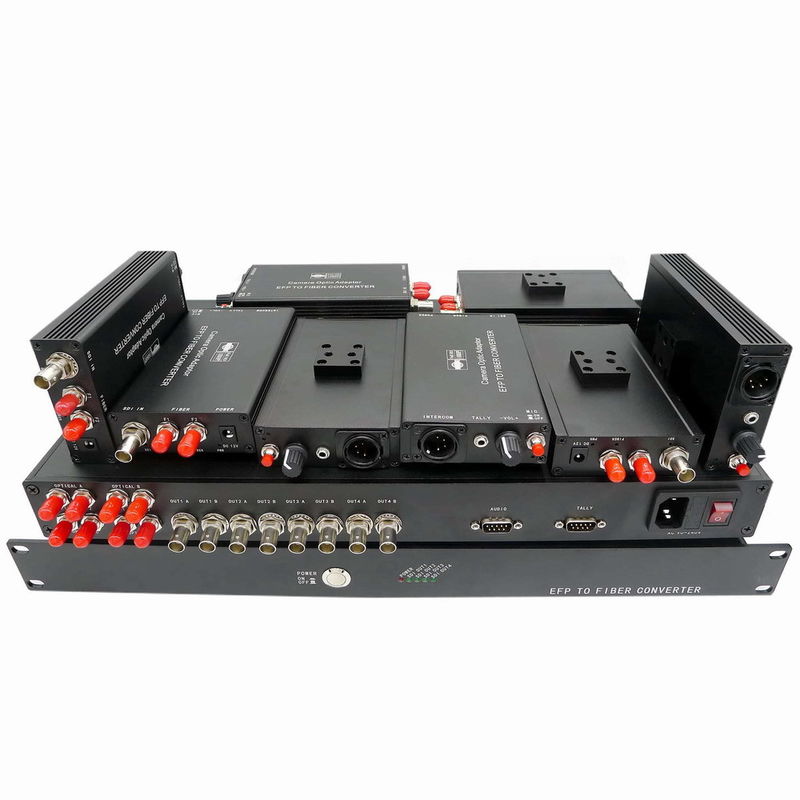

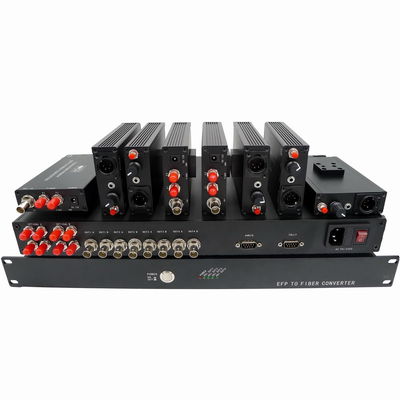

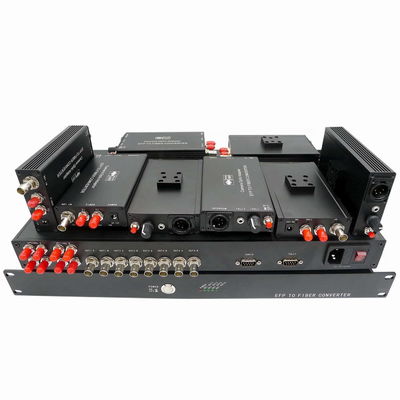

بسبب وظيفتها البسيطة ، يمكن دمج 4 قواعد في محطة قاعدة بصرية واحدة.
سمات
1 الفصل SDI إلى الأمام
· التعامل مع جميع الأنماط المرضية
· معادلة تلقائية للكابل لضمان سلامة الإشارة
· التعرف التلقائي على مدخلات 3G / HD / SD-SDI ، ودعم 270 ميجابت / ثانية - 2.97 جيجابت / ثانية وفقًا لـ SMPTE 424M و SMPTE 292M و SMPTE 259M
· 10 كم + على ناقل حركة ليفي أحادي النمط
مدخلات هيئة التصنيع العسكري مع كتم الصوت والمضخات المسبقة
· سماعة مع ارتفاع الصوت أو خفضه
· تالي LED +/- الإخراج أو إغلاق الاتصال الجاف اختياري
Genlock أو TC / BB اختيارية
· بيانات التحكم عن بعد اختيارية أيضًا
· يمكن تثبيت فتحة المسمار السفلية بحامل حذاء الكاميرا
تحديد:
الفهرس العام
| درجة حرارة العمل | -25 درجة مئوية إلى 55 درجة مئوية |
| الدفع في الأفق | -40 درجة مئوية إلى 85 درجة مئوية |
| رطوبة | 0 ~ 95٪ (دون تكاثف) |
| محول الكاميرا البصري | |
| مدخل الطاقة | تيار مستمر 11 ~ 19 فولت |
| استهلاك الطاقة | <10 واط |
| الوزن الصافي | <0.5 كجم |
| حجم المظهر | 140 مم * 82 مم * 28 مم |
| محطة قاعدة البصريات | |
| مدخل الطاقة | AC90 ~ 240 فولت |
| استهلاك الطاقة | <20 واط |
| الوزن الصافي | 3 كجم |
| حجم المظهر | 19 بوصة 1U حامل قياسي |
بصري:
| الطول الموجي | 1310 نانومتر / 1550 نانومتر / CWDM |
| انتاج الطاقة | -6 ~ -1 ديسيبل |
| حساسية آر إكس | <-18 ديسيبل |
| مسافة الإرسال | الألياف SM 10 كيلومترات ، ألياف MM 550 مترًا |
| موصل بصري | ST / FC / SC / LC |
مدخلات / مخرجات SDI:
| تنسيق الإشارة | SMPTE 424M، SMPTE 292M، SMPTE 259M |
| معدل البيانات | 270 ميجابت / ثانية - 1.48 جيجابت / ثانية - 3 جيجابت / ثانية |
| معادلة الكابلات |
كابل أوتوماتيكي EQ (كابل بيلدن 1694A) 250 م @ 270 ميجابت / ثانية ، 140 م @ 1.5 جيجابت / ثانية ، 80 م @ 3 جيجابت / ثانية |
| واجهة SDI | BNC 75 أوم |
Genlock / TC / BB (يمكن أن يكون اختياريًا)
| عدد القنوات | 1 |
| الإدخال / الإخراج المعاوقة | BNC 75Ω (غير متوازن) |
| جهد الإدخال / الإخراج | 1.0Vp-p |
| الكسب التفاضلي | <± 1.5٪ |
| المرحلة التفاضلية | <± 1٪ |
| SNR | > 60 ديسيبل |
الاتصال الداخلي:
| محول الكاميرا البصري | |
| واجهه المستخدم | 4pin XLR (ذكر) / 5pin XLR (أنثى) / مقبس سماعة رأس 3.5 مم |
| ميكروفون | مدخلات ميكروفون مع كتم الصوت والمضخم المسبق |
| سماعة | مع رفع الصوت أو خفضه |
| محطة قاعدة البصريات | |
| واجهه المستخدم | مقبس DB9 (أنثى) أو 3.5 مم: إدخال وإخراج صوتي غير متوازن على مستوى الخط ، |
تالي:
| محول الكاميرا البصري | |
| واجهه المستخدم | مقبس 3.5 ملم أو 3pin mini XLR |
| انتاج | | إغلاق التلامس الجاف أو LED الرطب +/- |
|
تشغيل: قصير أو LED قيد التشغيل مطفأ: مفتوح أو LED مطفأ |
|
| محطة قاعدة البصريات | |
| واجهه المستخدم | DB9 (ذكر) |
| مدخل | إغلاق الاتصال الجاف أو TTL |
| تشغيل: قصير إلى GND أو TTL منخفض إيقاف: مفتوح أو TTL مرتفع | |
