تفاصيل المنتج:
|
| يكتب: | SDI لتحويل الألياف | يستخدم: | صب واسع |
|---|---|---|---|
| الإرسال لمسافات طويلة SDI: | 20 كم | عدد الألياف: | 2 |
الميزات
· 1 قناة SDI و Ethernet لنقل إشارة الفيديو الرقمية عبر الألياف البصرية
· يعالج النمط المرضي
· معادلة تلقائية للكابل لضمان سلامة الإشارة
· الاسترداد التلقائي 270 ميجابت / ثانية - 1.48 جيجابت / ثانية - 3 جيجابت / ثانية
· نوع إشارة الدعم: 270 ميجابت / ثانية إلى 3 جيجابت / ثانية وفقًا لمعايير SMPTE 424M و SMPTE 292M و SMPTE 259M
· قدرة نقل طويلة لا تقل عن 10 كيلومترات (6.2 ميل)
· مدخلات طاقة المحطة الطرفية للتطبيقات الصناعية
وصف

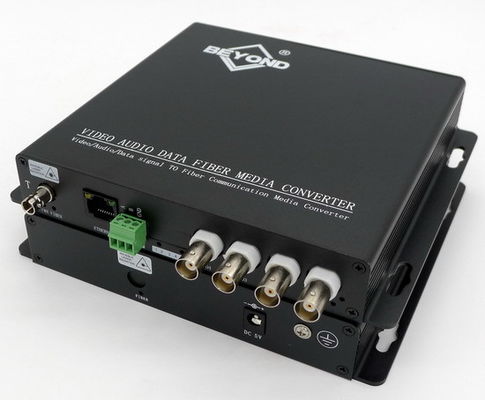

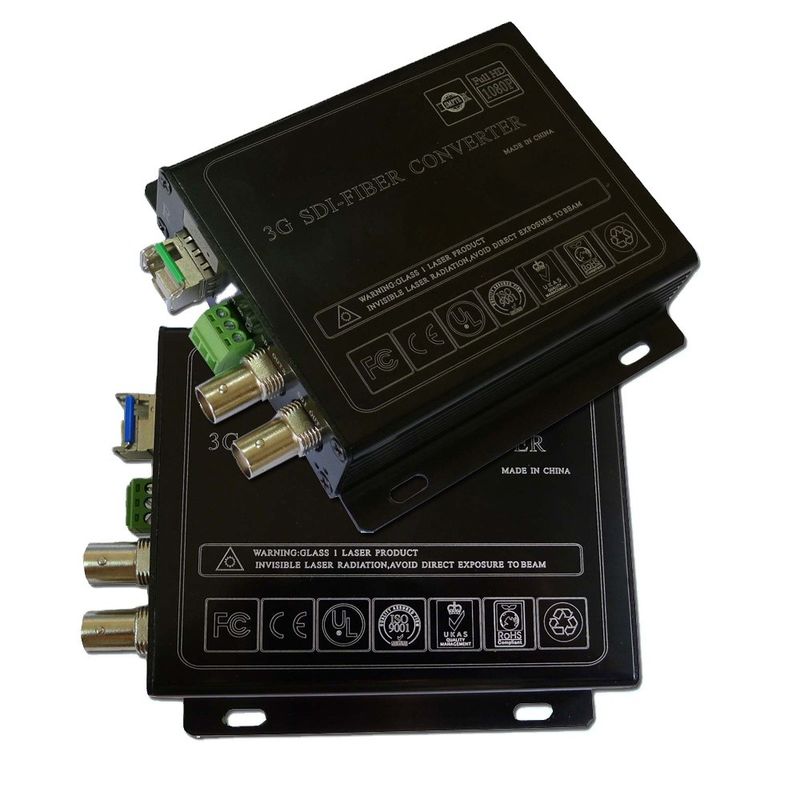

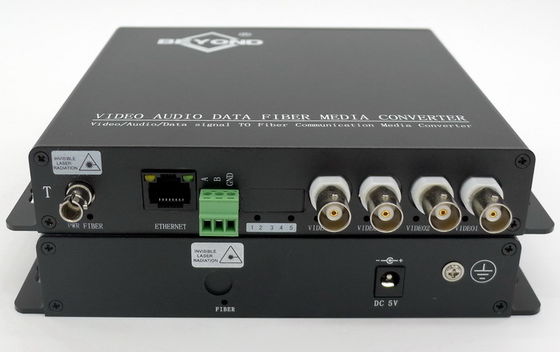

يعد محول الفيديو الليفي من سلسلة SDI حلاً مثاليًا واقتصاديًا لتطبيقات البث أو المراقبة.يستقبل مدخلًا كهربائيًا واحدًا HD-SDI ، ويحول إشارة SDI الكهربائية بشكل مثالي إلى إشارة SDI البصرية أحادية الوضع.وهو يدعم إرسال صورة SDTV (143-540 ميجابت في الثانية) و HDTV (1.485 جيجابت في الثانية) و HDTV (3Gbps ، 1080p60).
يوفر كل من جهاز الإرسال والاستقبال التوازن والاسترداد في وحدة الإدخال من أجل إعادة تكوين الإشارة للحصول على جودة متسقة.التعديلات الإلكترونية والبصرية غير مطلوبة أبدًا.يتم توفير مؤشرات LED لمراقبة حالة النظام على الفور.تتوفر الأجهزة للتركيب المستقل أو المثبت على الرف ، وهو مناسب لبيئة العمل المختلفة.
تخصيص
أوبيتكال:
|
الطول الموجي |
1310 نانومتر و 1470 نانومتر ~ 1610 نانومتر |
|
انتاج الطاقة |
-8 ~ -3 ديسيبل / -3 ~ + 2 ديسيبل |
|
الألياف البصرية |
50 / 125u متعدد الأوضاعو62.5 / 125u متعدد الأوضاعو9 / 125u وضع فردي |
|
حساسية آر إكس |
-18 ديسيبل |
|
موصل بصري |
FC / ST / SC |
|
مسافة |
0 ~ 500 م (مم) / 0 ~ 10 كم (م) |
إيثرنت:
|
نظام العمل |
ازدواج كامل / نصف مزدوج |
|
معدل البيانات |
10/100 ميجابت في الثانية (تلقائي) |
|
محطة اتصال |
منفذ RJ45 |
بيانات RS485:
|
بروتوكول البيانات |
RS485 |
|
معدل البيانات |
0 ~ 200 كيلوبت في الثانية |
|
نسبة الخطأ |
<10-9 |
|
موصل |
الرصاص الطرفي القياسي |
فيديو:
|
مدخلات SDI |
||
|
نوع الإشارة SDI |
SMPTE 424M، SMPTE 292M، SMPTE 259M |
|
|
معدلات البيانات |
270 ميجابت / ثانية - 1.48 جيجابت / ثانية - 3 جيجابت / ثانية |
|
|
معادلة الكابلات |
كابل أوتوماتيكي EQ (كابل بيلدن 1694A) 250 م @ 270 ميجابت / ثانية ، 140 م @ 1.5 جيجابت / ثانية ، 80 م @ 3 جيجابت / ثانية |
|
|
موصل |
BNC 75 أوم |
|
|
عام: |
||
|
مدخل الطاقة |
12 فولت تيار مستمر |
|
|
استهلاك الطاقة (الحد الأقصى) |
<5 واط |
|
|
درجة حرارة التشغيل |
0 درجة مئوية إلى 55 درجة مئوية |
|
|
درجة حرارة التخزين |
-40 درجة مئوية إلى 85 درجة مئوية |
|
|
رطوبة العملية |
0 ~ 95٪ (دون تكاثف) |
|
|
الوزن الصافي |
1.5 كجم لكل زوج |
|
|
البعد |
175 مم × 154 مم × 30 مم |
|
|
مادة القضية |
الألومنيوم |
|
مخطط اتصال النظام
