تفاصيل المنتج:
|
| يكتب: | فيديو البيانات | يستخدم: | فيديو البيانات |
|---|---|---|---|
| ضمان: | 3 سنوات | عدد الألياف: | 1. |
| إبراز: | إنتاج تلفزيوني صغير البث المباشر وإكسسوارات الكاميرا والإنتاج التلفزيوني والبث المباشر وإكسسوارات الكاميرا جهاز إرسال بصري صغير,TV Production Live Streaming And Camera Accessories Mini,mini optical transmitter |
||

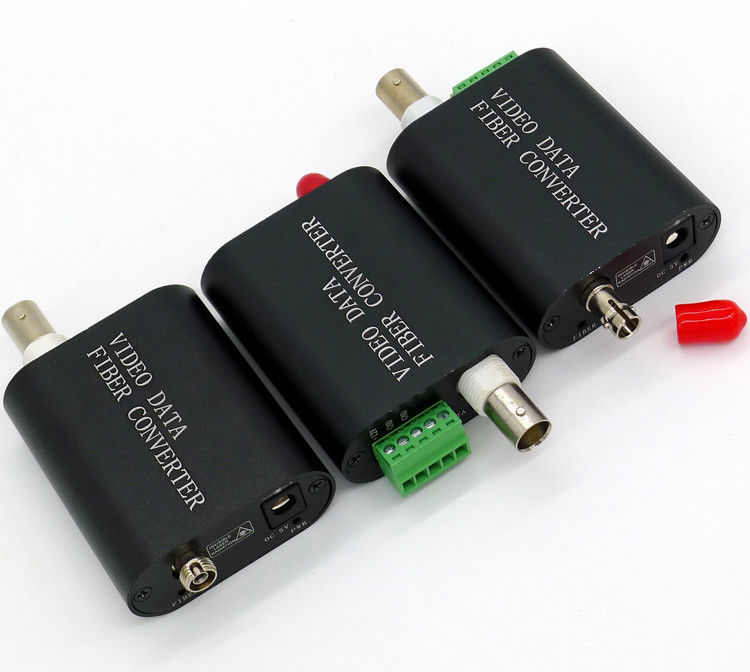

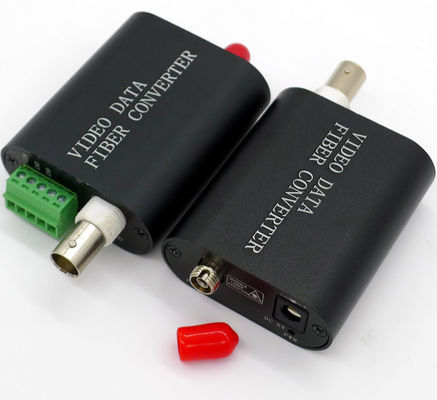

فيديو مايكرو لتحويل الألياف، دعم 1 ch video + 1 ch data (افتراضي عكس البيانات RS485 ، RS232 اختياري) ، (مدمج بسهولة في غطاء الكاميرا) ، يمكن لجهاز الإرسال والاستقبال البصري المصغر توفير 1 فيديو + 1 بيانات على نقل ألياف بصرية واحد في نفس الوقت.حجم صغير ، خصائص موثوقية عالية ، الحجم فقط: 64 مم (باستثناء BNC) (بما في ذلك BNC82mm) x52mmx22mm ، العرض قريب من عرض بطاقة العمل العادية ، الطول ، أقصر من البطاقة العادية ، مناسب للتثبيت في تكامل أنواع مختلفة من مواصفات الجهاز المضاد للدبابات أو الكرة (الألياف الضوئية) ، غطاء الترباس الداخلي أو الكاميرا المقاومة للانفجار ، يمكن أن تعمل المنتجات بثبات في - 40 ℃ ~ + 75 ℃ في بيئة مناخية قاسية.
تطبيقات نموذجية
مضمنة في الكاميرات المقاومة للانفجار
مضمنة في صندوق مقاوم للانفجار
جزءا لا يتجزأ من الخزان
مضمنة في الكاميرات الكروية ، وغطاء الترباس ، وكاميرات الكرة الليفية

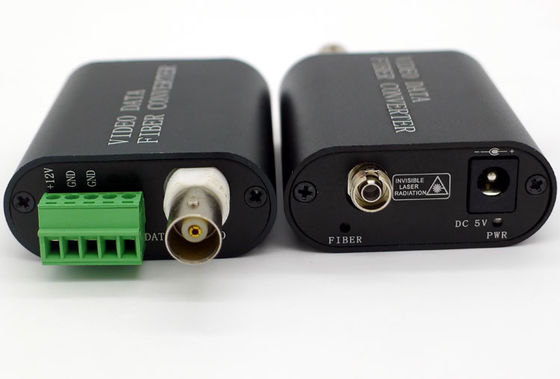

إذا كنت بحاجة إلى تضييق جهاز الإرسال والاستقبال الضوئي للفيديو الصغير ، فيمكن إظهار الحجم في الشكل التالي ، وستتم إزالة الغلاف ، ورأس BNC أسفل الكتل الطرفية البيضاء ، بدلاً من مصدر الطاقة 12 فولت وبيانات التحكم العكسي RS485 باستخدام 5 أطراف توصيل ، فهو أكثر ملاءمة داخل الكاميرا.
تدعم أجهزة إرسال واستقبال الفيديو Beyondopto Beyond Series قنوات واحدة من فيديو بجودة بث بترميز 8 بت رقميًا + قناة واحدة إرجاع الصوت عبر ألياف بصرية متعددة الأوضاع أو أحادية الوضع.تتوافق الأجهزة بشكل مباشر مع أنظمة كاميرات NTSC و PAL و SECAM.
يضمن تصميم التوصيل والتشغيل التثبيت والتشغيل بدون ضبط ، ولا يلزم إجراء تعديلات بصرية على الإطلاق.يتم توفير مؤشرات LED لمراقبة حالة تشغيل النظام على الفور.يستخدم التثبيت النموذجي وحدة إرسال في طرف الكاميرا من الارتباط ، موصولة عبر كابل ألياف بصرية واحد ، إلى وحدة استقبال في نهاية المراقبة للوصلة.تتوفر الأجهزة إما للتركيب المستقل أو المثبت على حامل مع هيكل BATR ذو 14 فتحة.
سمات
• نقل فيديو غير مضغوط 8 بت
• متوافق مع فيديو NTSC أو PAL أو SECAM
• صوت مشفر رقمياً 24 بت
• دعم الاتصال من نقطة إلى نقطة أو اتصال سلسلة ديزي
• الألياف متعددة الأوضاع ترسل ما يصل إلى 2 كم بدون التوهين البصري
• تنقل الألياف أحادية الوضع حتى 120 كم بدون التوهين البصري
• تقنية WDM لموثوقية أعلى
• لا يوجد EMI أو RFI أو Cross Talk أو تشويه الفيديو ولا توجد حلقات أرضية
• مؤشرات LED لمراقبة فورية للنظام
• حامل مستقل أو حامل في هيكل FVC14
• إنتاج وفقا لمواصفات العميل ، وتوفير OEM
تطبيق نموذجي
محول الفيديو بالألياف الضوئية عبارة عن جهاز إرسال ألياف رقمي بالكامل ، مع عدم ضغط على مستوى عالمي ، وجميع تقنيات تصحيح الفيديو الرقمي وتقنية نقل الألياف جيجابت.وهو يدعم الإرسال لمسافات طويلة وغير مشوه وفي الوقت الحقيقي من 1 إلى 64 قناة لإشارة الفيديو (وأنواع أخرى من الإشارات إذا لزم الأمر) في ألياف بصرية أحادية النواة ، وهي مناسبة لغرض المراقبة والمراقبة في الطرق السريعة ، الجمارك ، النقل ، الشرطة الإلكترونية ، الأتمتة الصناعية ، خدمات الطاقة ، البنوك ، ومشاريع الحفاظ على المياه ، إلخ ...
تحديد
أوبيتكال:
|
الطول الموجي |
1310 نانومتر و 1470 نانومتر ~ 1610 نانومتر |
|
انتاج الطاقة |
-14 ~ -8dBm / -5 ~ 0dBm |
|
الألياف البصرية |
50 / 125u متعدد الأوضاع ، 62.5 / 125u متعدد الأوضاع ، 9 / 125u وضع فردي |
|
حساسية آر إكس |
-30 ديسيبل |
|
موصل بصري |
FC ، ST (اختياري) |
|
مسافة |
0 ~ 2 كيلومتر (ملم) / 0 ~ 120 كيلومتر (سم) |
|
فيديو |
|
|
عدد القنوات |
1 |
|
الإدخال / الإخراج المعاوقة |
BNC 75Ω (غير متوازن) |
|
عرض النطاق الترددي للفيديو |
5 هرتز - 7.5 ميجا هرتز |
|
جهد إدخال / إخراج الفيديو القياسي |
1.0Vp-p |
|
نطاق الجهد الفيديو |
0.6 ~ 2.0Vp-p |
|
الكسب التفاضلي |
<± 1.5٪ |
|
المرحلة التفاضلية |
<± 1° |
|
بيانات |
|
|
بروتوكول البيانات |
RS485 |
|
معدل البيانات |
0 ~ 500 كيلوبت في الثانية |
|
نسبة الخطأ |
<10-9 |
|
موصل |
الرصاص الطرفي القياسي |
|
الكهربائية والميكانيكية |
|
|
متطلبات طاقة الإدخال: |
12V DC أو 5V |
|
محول الطاقة: |
100 فولت ~ 240 فولت |
|
استهلاك الطاقة: |
<3 واط |
|
أبعاد قائمة بذاتها: |
64 مم × 52 مم × 22 مم |
|
وزن المشتريات: |
(تشمل جهاز الإرسال والاستقبال) 0.7 كجم |
|
بيئي |
|
|
درجة حرارة التشغيل: |
-20 درجة مئوية ~ + 75 درجة مئوية |
|
درجة حرارة التخزين: |
-40 درجة مئوية ~ + 85 درجة مئوية |
|
الرطوبة النسبية: |
0٪ ~ 95٪ (دون تكاثف) |
|
MTBF: |
> 100،000 ساعة |
مخطط اتصال النظام
.
