محول الألياف الضوئية للكاميرا مع نظام PGM Ethemet EFP CCU

وصف المنتج

يتضمن EFP إلى الألياف مع PGM Ethernet محول كاميرا بصري ومحطة قاعدة بصرية.يقوم النظام بنقل 2 قناة 3G / HD-SDI
إشارة من الكاميرا إلى المحطة الأساسية ، 1 قناة عكسية 3G / HD-SDI ، PGM ، Genlock أو TC / BB ، 10 / 100M Ethernet ، الاتصال الداخلي (نهاية الكاميرا
يمكن توصيل سماعة XLR احترافية 4 أو 5 سنون ، يمكن توصيل طرف OB بمحطة الاتصال الداخلي الرئيسية) ، tally (لون واحد أو اثنين
يمكن اختيار الألوان) ، مصدر طاقة للكاميرا عن بعد (15 فولت تيار مستمر حتى 150 واط).يضع النظام جميع الإشارات اللازمة لـ
إنتاج 3G / HD-SDI متعدد الكاميرات على كابل SM التكتيكي أو SMPTE الهجين ، مما يضمن اتصال قوي وخالي من المتاعب في أي استوديو
أو الإنتاج عن بعد.

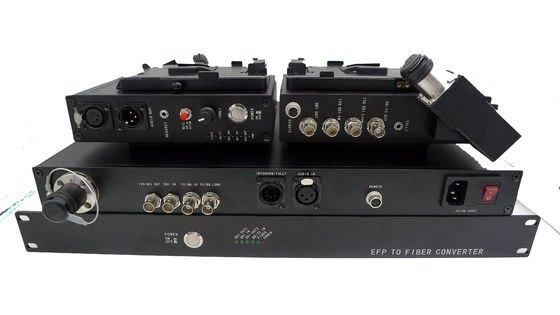

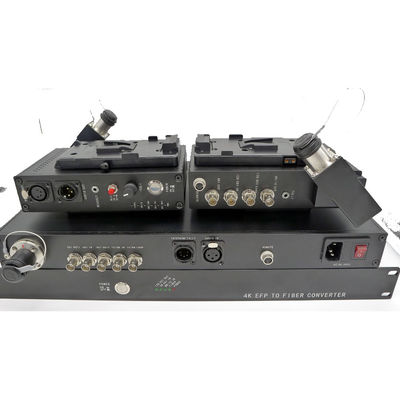

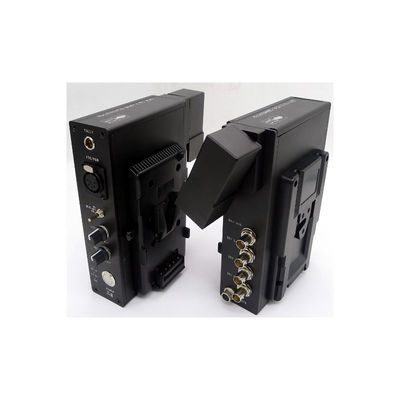

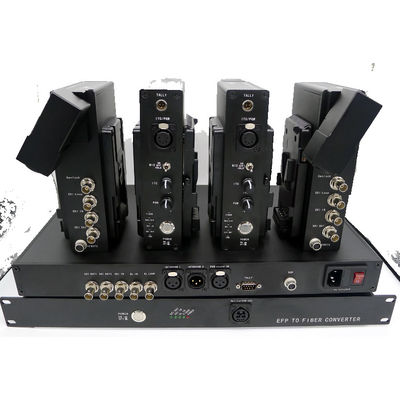

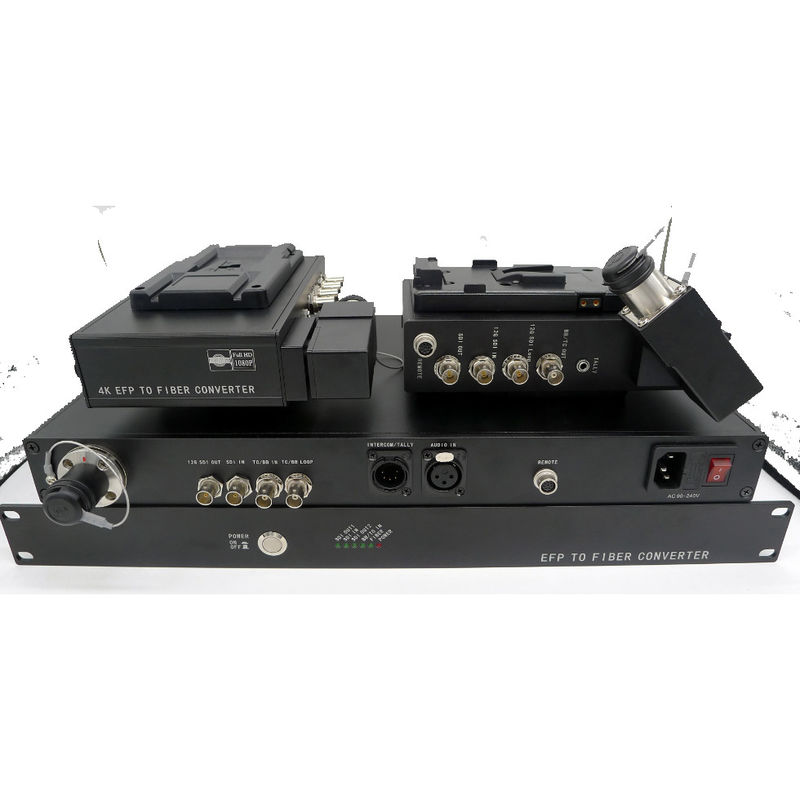

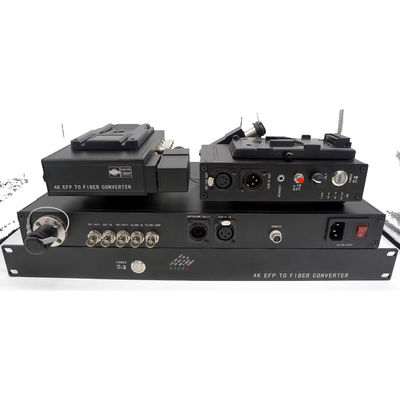

صور مفصلة

سمات

1. 2 ch للأمام و 1 ch عكسي SDI
2. التعامل مع جميع الأنماط المرضية
3. معادلة تلقائية للكابل لضمان سلامة الإشارة
4. التعرف التلقائي على مدخلات 3G / HD / SD-SDI ، ودعم 270 ميجابت / ثانية - 2.97 جيجابت / ثانية وفقًا لـ SMPTE 424M و SMPTE 292M و SMPTE 259M
5. مدخلات هيئة التصنيع العسكري مع كتم الصوت ومضخم الصوت
6. سماعة رأس مع حجم PGM / الاتصال الداخلي لأعلى أو لأسفل
7. 10 / 100M إيثرنت
8. تالي LED +/- الإخراج أو إغلاق الاتصال الجاف اختياري
لوحة بطارية V-mount أو A-mount اختيارية ، يمكن تغيير لوحة البطارية العلوية إلى المشتت الحراري
9. Genlock أو TC / BB متوفرة أيضا
10. مزود طاقة الكاميرا عن بعد (15V DC حتى 150 واط) ، مع حماية كشف الإدخال
تحديد:
الفهرس العام

درجة حرارة العمل
-25 درجة مئوية إلى 55 درجة مئوية
درجة الحرارة التخزين
-40 درجة مئوية إلى 85 درجة مئوية
رطوبة
0 ~ 95٪ (دون تكاثف)
محول الكاميرا البصري
مدخل الطاقة
تيار مستمر 11 ~ 19 فولت
استهلاك الطاقة
<12 واط
الوزن الصافي
1 كجم
حجم المظهر
188 مم * 116 مم * 45 مم (بدون V-mount / A-mount)
محطة قاعدة البصريات
مدخل الطاقة
AC90 ~ 240 فولت
استهلاك الطاقة
<12 واط
الوزن الصافي
3 كجم
حجم المظهر
19 "1U حامل قياسي

بصري:

الطول الموجي
1310 نانومتر / 1550 نانومتر / CWDM
انتاج الطاقة
-6 ~ -1 ديسيبل
حساسية آر إكس
<-18 ديسيبل
مسافة الإرسال
كابل SMPTE الهجين 300 + م
موصل بصري
Lemo SMPTE 304 / Neutrik OpticalCON DUO

إدخال / إخراج SDI:

تنسيق الإشارة
SMPTE 424M، SMPTE 292M، SMPTE 259M
معدل البيانات
270 ميجابت / ثانية - 1.48 جيجابت / ثانية - 3 جيجابت / ثانية
معادلة الكابلات
كابل أوتوماتيكي EQ (كابل Belden 1694A) 250m @ 270Mbit / s ، 140m @ 1.5Gbit / s ، 80m @ 3Gbit / s
واجهة SDI
BNC 75 أوم

GENLOCK / TC / BB

عدد القنوات
1 + 1
الإدخال / الإخراج المعاوقة
BNC 75Ω (غير متوازن)
جهد الإدخال / الإخراج
1.0Vp-p
الكسب التفاضلي
<± 1.5٪
المرحلة التفاضلية
<± 1٪
SNR
> 60 ديسيبل

الاتصال الداخلي

محول الكاميرا البصري
واجهه المستخدم
4pin XLR (ذكر) / 5pin XLR (أنثى) / مقبس سماعة رأس 3.5 مم
ميكروفون
مدخلات ميكروفون مع كتم الصوت والمضخم المسبق
سماعة
مع رفع الصوت أو خفضه
محطة قاعدة البصريات
واجهه المستخدم
3pin XLR أنثى / ذكر: خط صوتي لمحطة Clearcom و RTS Intercom الرئيسية
DB25 (أنثى): إدخال صوت وإخراج متوازن على مستوى الخط ،

PGM:

محول الكاميرا البصري
واجهه المستخدم
4pin XLR (ذكر) / 5pin XLR (أنثى) / مقبس سماعة رأس 3.5 مم
سماعة
مع رفع الصوت أو خفضه
محطة قاعدة البصريات
واجهه المستخدم
3pin XLR أنثى أو DB25 (أنثى): إدخال صوت متوازن على مستوى الخط

تالي:

محول الكاميرا البصري
واجهه المستخدم
4pin رأس الهواء أو 3pin mini XLR
انتاج |
إغلاق التلامس الجاف أو LED الرطب +/-
تشغيل: قصير أو LED قيد التشغيل
مطفأ: مفتوح أو LED مطفأ
محطة قاعدة البصريات
واجهه المستخدم
DB9 (ذكر)
إدخال

إغلاق الاتصال الجاف أو TTL

تشغيل: قصير إلى GND أو TTL منخفض إيقاف: مفتوح أو TTL مرتفع

إيثرنت:

نظام العمل

ازدواج كامل / نصف مزدوج
معدل البيانات

10/100 ميجابت في الثانية (تلقائي)
محطة اتصال

منفذ RJ45
