تفاصيل المنتج:
|
| يكتب: | 3G SDI لتحويل الألياف | يستخدم: | شاشة HD SDI |
|---|---|---|---|
| ضمان: | 3 سنوات | عدد الألياف: | 1. |

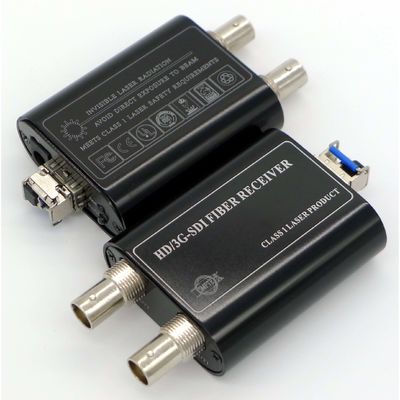

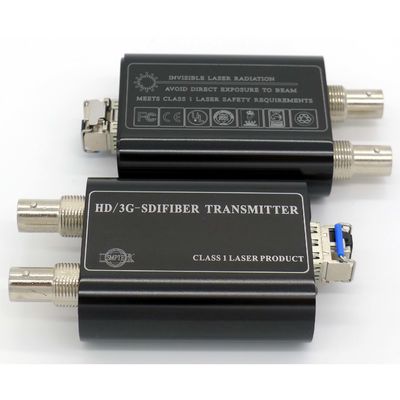

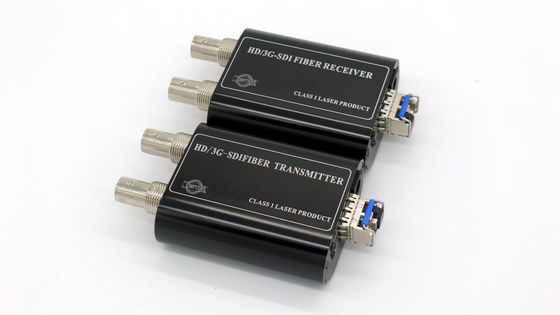

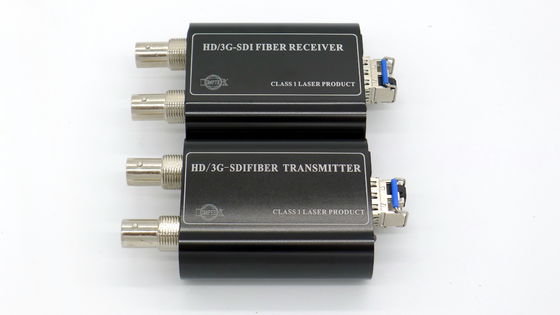

3G-SDI إلى موسع الألياف هو حل مثالي واقتصادي لتطبيقات البث أو المراقبة.يستقبل مدخلًا كهربائيًا واحدًا HD-SDI ، ويحول إشارة SDI الكهربائية بشكل مثالي إلى إشارة SDI البصرية أحادية الوضع.وهو يدعم إرسال صورة SDTV (143-540 ميجابت في الثانية) و HDTV (1.485 جيجابت في الثانية) و HDTV (3Gbps ، 1080p60).
يوفر كل من جهاز الإرسال والاستقبال التوازن والاسترداد في وحدة الإدخال من أجل إعادة تكوين الإشارة للحصول على جودة متسقة.إلى جانب ذلك ، مع تقنية الألياف المتقدمة Beyondopto ، يمكن لـ VSDI تمرير النمط المرضي بسهولة لإثبات انتقاله الكامل.
جهاز إرسال واستقبال بصري HD-SDI ، شاشة HD SDI مخصصة للأمان ، نظام مؤتمرات عالي الدقة ، دعم 1080 بكسل (25 هرتز ، 30 هرتز ، 50 هرتز ، 60 هرتز) / 1080 I / 720P.استخدام تطوير العملاء لمنتج جهاز الإرسال والاستقبال البصري Beyondopto hd SDI في صناعة الراديو والأفلام والتلفزيون ، وهو أقدم تطبيق في استوديو التلفزيون ، والجامعة على الراديو الحي ، ثم امتدت لاحقًا إلى مجال مراقبة SDI hd.
1 قناة الفيديو والصوت لنقل إشارة الفيديو الرقمية عبر الألياف البصرية
· يعالج النمط المرضي
· معادلة تلقائية للكابل لضمان سلامة الإشارة
· الاسترداد التلقائي 270 ميجابت / ثانية - 1.48 جيجابت / ثانية - 3 جيجابت / ثانية
· نوع إشارة الدعم: 270 ميجابت / ثانية إلى 3 جيجابت / ثانية وفقًا لمعايير SMPTE 424M و SMPTE 292M و SMPTE 259M
· قدرة نقل طويلة لا تقل عن 10 كم (6.2 ميل) ، حتى 80 كم
· مدخلات طاقة المحطة الطرفية للتطبيقات الصناعية
يدعم المبادلة الساخنة ويسد الساخنة
· Simplex LC / PC اتصال بصري أحادي الوضع
HD-SDI لتطبيقات محول الألياف النموذجية:
نظام مراقبة HD-SDI ؛
حيوانات تصوير؛
العيش على نقل الألياف الضوئية ؛
استوديو التلفزيون عن بعد ؛
القيادة والسيطرة العسكرية والأمنية العامة
SDI TO Fiber Multiplexers عبارة عن معدات نقل ضرورية لـ SDI لنظام المراقبة ، وكيفية تحديد جهاز الإرسال والاستقبال البصري SDI القياسي SMPTE أيضًا مرتبكًا مع العديد من المستخدمين ، ويمكنه من خلال اختبار الرمز المرضي SDI للتحقق.اختلاف خاصية النقل في جهاز الإرسال والاستقبال البصري HD-sdi على مضض عندما تتوفر مواصفات إشارة معدل الإرسال ، ولكن عندما تنعكس مشكلة نقل إشارة المعدل غير المنتظم على الفور ، تحت معدل 1.5 G (720 p أو 1080 I استخدم) ، تكون مشاكل الاحتمال أقل من 3 G معدل (1080) p مشاكل التطبيق الاحتمالية عالية ، الأداء الرئيسي لنقل الفيديو عالي الوضوح يظهر أحيانًا في عملية شاشة البداية ، الشاشة السوداء ، الشاشة الزرقاء ، لا يمكن للصور ضمان التشغيل السلس المستمر ، وسبب هذه المشاكل أساسًا له اثنان : أولاً ، اعتماد مخطط جهاز الإرسال والاستقبال البصري HD-sdi غير ناضج أو عيوب التصميم ، وهذا سبب الأقلية ؛ثانيًا ، عوامل التكلفة ، في السوق معظم جهاز الإرسال والاستقبال البصري hd-sdi باستخدام الوحدة البصرية SFP الشائعة ، والتي تستخدم معدل 1.25 G و 1.25 G للوحدة البصرية SFP الرقمية بدلاً من وحدات الإرسال والاستقبال البصرية الخاصة VIDIO SFP الخاصة بـ VIDIO ، لا مفر منه عند معدل انتقال خطأ كبير غير منتظم.يحتوي مجال تطبيق Hd-sdi لجهاز الإرسال والاستقبال البصري على متطلبات جودة صورة أعلى ، ولا يمكن تحمله بشكل طبيعي ، والصورة ليست سلسة ، لذلك يجب أن يعتمد وحدة الإرسال والاستقبال البصرية SFP الخاصة بجهاز الإرسال والاستقبال الضوئي HD-sdi ، لضمان نقل الصور عالية الوضوح في العملية دون الحاجة إلى شاشة البداية ، شاشة سوداء ، ظاهرة مثل الشاشة الزرقاء.
تخصيص
أوبيتكال:
|
الطول الموجي |
1310 نانومتر و 1470 نانومتر ~ 1610 نانومتر |
|
انتاج الطاقة |
-9 ~ -3 ديسيبل / -3 ~ + 2 ديسيبل |
|
الألياف البصرية |
50 / 125u متعدد الأوضاع ، 62.5 / 125u متعدد الأوضاع ، 9 / 125u وضع فردي |
|
حساسية آر إكس |
-18 ديسيبل |
|
موصل بصري |
LC / الكمبيوتر الشخصي (اختياري) |
|
مسافة |
0 ~ 500 م (مم) / 0 ~ 80 كم (م) |
فيديو:
|
مدخلات SDI |
||
|
نوع الإشارة SDI |
SMPTE 424M، SMPTE 292M، SMPTE 259M |
|
|
معدلات البيانات |
270 ميجابت / ثانية - 1.48 جيجابت / ثانية - 3 جيجابت / ثانية |
|
|
معادلة الكابلات |
كابل أوتوماتيكي EQ (كابل بيلدن 1694A) 250 م @ 270 ميجابت / ثانية ، 140 م @ 1.5 جيجابت / ثانية ، 80 م @ 3 جيجابت / ثانية |
|
|
موصل |
BNC 75 أوم |
|
|
عدد قنوات الترانسمتر |
1 |
|
|
عدد من الناقل Loopout |
1 |
|
|
عدد خرج جهاز الاستقبال |
2 |
|
|
عام: |
||
|
مدخل الطاقة |
5 فولت تيار مستمر أو 12 فولت تيار مستمر |
|
|
استهلاك الطاقة (الحد الأقصى) |
جهاز الإرسال: جهاز استقبال 1.8 واط: 1.5 واط |
|
|
درجة حرارة التشغيل |
0 درجة مئوية إلى 55 درجة مئوية |
|
|
درجة حرارة التخزين |
-10 درجة مئوية إلى 70 درجة مئوية |
|
|
رطوبة العملية |
0 ~ 95٪ (دون تكاثف) |
|
|
الوزن الصافي |
210 جرام / زوج (مع مصدر طاقة 440 جرام / زوج) |
|
|
مادة القضية |
الألومنيوم |
|
