تفاصيل المنتج:
|
| يكتب: | محول الألياف EFP | يستخدم: | FTTX |
|---|---|---|---|
| ضمان: | 3 سنوات | عدد الألياف: | 1. |
يمكن تخصيصها وفقًا لاحتياجات العملاء.

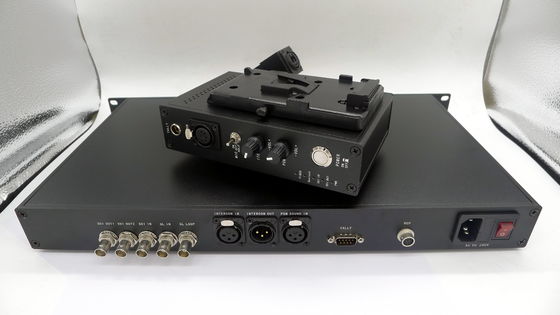

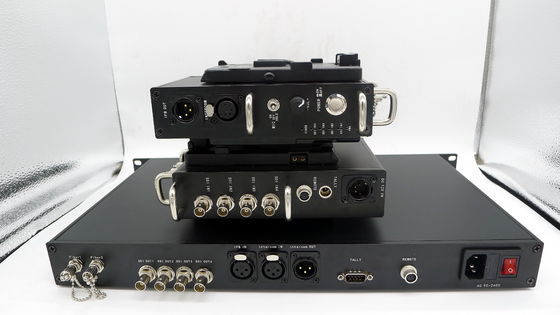

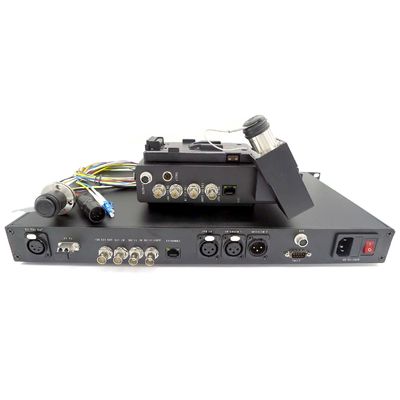

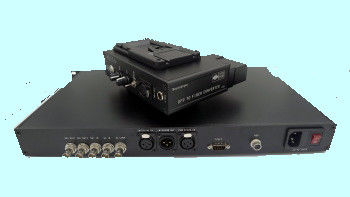

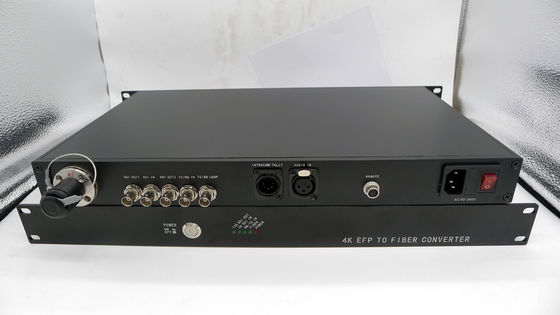

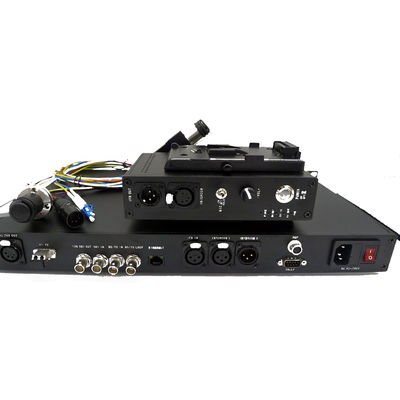

EFP لتحويل الألياف - حلول الألياف البصرية لتطبيقات البثيشتمل على مهايئ بصري للكاميرا ومحطة قاعدة بصرية.ينقل النظام إشارة 3G / HD-SDI من الكاميرا إلى المحطة الأساسية ويتم أيضًا توفير فيديو إرجاع (3G / HD-SDI أو CVBS) ، وبيانات جهاز التحكم عن بعد ، و genlock ، والاتصال الداخلي ، والتالي ، والصوت ، و 10 / 100M Ethernet .يضع النظام جميع الإشارات اللازمة لإنتاج 3G / HD-SDI متعدد الكاميرات على كبل الألياف الهجين SM / MM التكتيكي أو SMPTE ، مما يضمن اتصالًا قويًا وخاليًا من المتاعب في أي استوديو أو إنتاج عن بعد.
سمات
تحديد:
الفهرس العام
|
درجة حرارة العمل |
-25 درجة مئوية إلى 55 درجة مئوية |
|
درجة الحرارة التخزين |
-40 درجة مئوية إلى 85 درجة مئوية |
|
رطوبة |
0 ~ 95٪ (دون تكاثف) |
|
محول الكاميرا البصري |
|
|
مدخل الطاقة |
تيار مستمر 12 ~ 19 فولت |
|
استهلاك الطاقة |
10 واط |
|
الوزن الصافي |
1 كجم |
|
حجم المظهر |
160 مم * 100 مم * 44 مم (بدون V-mount / A-mount) |
|
محطة قاعدة البصريات |
|
|
مدخل الطاقة |
AC90 ~ 240 فولت |
|
استهلاك الطاقة |
10 واط |
|
الوزن الصافي |
3 كجم |
|
حجم المظهر |
19 بوصة 1U حامل قياسي |
بصري:
|
الطول الموجي |
1310 نانومتر / 1550 نانومتر / CWDM |
|
انتاج الطاقة |
-6 ~ -1 ديسيبل |
|
حساسية آر إكس |
<-18 ديسيبل |
|
مسافة الإرسال |
الألياف SM 10 + كم ، MM الألياف 300 م |
|
موصل بصري |
Dul LC / FC / ST / SC / MX / Lemo / Neutrik (اختياري) |
مدخلات / مخرجات SDI:
|
تنسيق الإشارة |
SMPTE 424M، SMPTE 292M، SMPTE 259M |
|
معدل البيانات |
270 ميجابت / ثانية - 1.48 جيجابت / ثانية - 3 جيجابت / ثانية |
|
معادلة الكابلات |
كابل أوتوماتيكي EQ (كابل بيلدن 1694A) 250 م @ 270 ميجابت / ثانية ، 140 م @ 1.5 جيجابت / ثانية ، 80 م @ 3 جيجابت / ثانية |
|
واجهة SDI |
BNC 75 أوم |
الاتصال الداخلي:
|
محول الكاميرا البصري |
|
|
واجهه المستخدم |
4pin XLR (ذكر) / 5pin XLR (أنثى) / مقبس سماعة رأس 3.5 مم |
|
ميكروفون |
مدخلات ميكروفون مع كتم الصوت والمضخم المسبق |
|
سماعة |
مع رفع الصوت أو خفضه |
|
محطة قاعدة البصريات |
|
|
واجهه المستخدم |
الإدخال: 3pin XLR أنثى ، الإخراج: 3pin XLR ذكر أو 5pin XLR أو مقبس سماعة رأس مقاس 3.5 ملم |
|
صوتي |
مستوى خط التوازن أو عدم التوازن |
تالي:
|
محول الكاميرا البصري |
|
|
واجهه المستخدم |
4pin رأس الهواء أو 3pin mini XLR |
|
انتاج | |
إغلاق ملامس جاف أو رطب + 12 فولت |
|
تشغيل: قصير أو + 12V مطفأ: مفتوح أو 0V |
|
|
محطة قاعدة البصريات |
|
|
واجهه المستخدم |
DB9 (ذكر) |
|
إدخال |
إغلاق التلامس الجاف أو الرطب |
|
تشغيل: قصير إلى GND أو TTL منخفض إيقاف: مفتوح أو TTL مرتفع |
|
بعيد:
|
محول الكاميرا البصري |
|
|
واجهه المستخدم |
رأس هوائي 8pin أو واجهة تحكم عن بعد من سوني 8pin |
|
بيانات |
RS422 / RS232 / RS485 |
|
محطة قاعدة البصريات |
|
|
واجهه المستخدم |
DB9 (ذكر) أو واجهة سوني 8pin البعيدة |
|
بيانات |
RS422 / RS232 / RS485 |
إيثرنت:
|
نظام العمل |
ازدواج كامل / نصف مزدوج |
|
معدل البيانات |
10/100 ميجابت في الثانية (تلقائي) |
|
محطة اتصال |
منفذ RJ45 |
