تفاصيل المنتج:
|
| يكتب: | EFP | يستخدم: | FTTX |
|---|---|---|---|
| ضمان: | 3 سنوات | ماركة: | وَرَاءَ |
| عدد الألياف: | 1. |

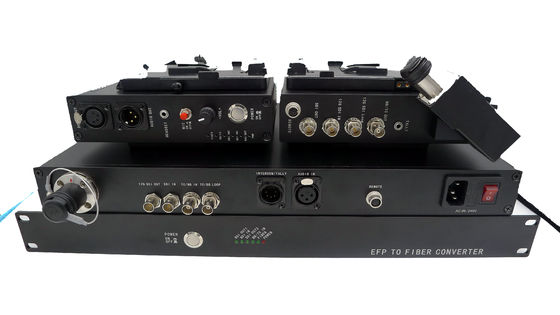

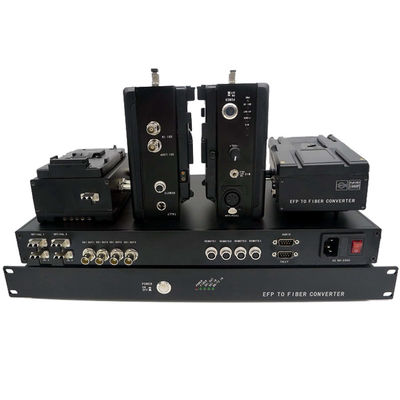

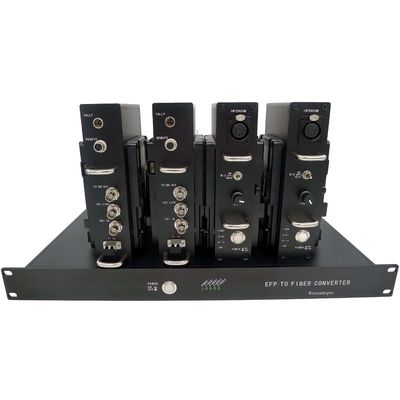

4 ch EFP إلى Fiber لـ SONY HDW-750 يتضمن 4 محولات كاميرا بصرية ومحطة قاعدة بصرية (4 قنوات).يقوم النظام بنقل إشارة 3G / HD-SDI من سلسلة كاميرات Sony HDW-730 أو HDW-750 إلى المحطة الأساسية ، فيديو عكسي (SDI أو CVBS) ، بيانات التحكم عن بعد (واجهة Sony ذات 8 سنون ، قم بتوصيل Sony RCU / RCP RM -B150 ، RM-B170 ، RM-B750) ، الاتصال الداخلي (يمكن توصيل طرف الكاميرا الاحترافي 4-pin أو 5-pin XLR Headset ، OB end يمكن توصيل Clearcom أو RTS ، إلخ بمحطة الاتصال الداخلي الرئيسية) ، Tally (1 أو 2 الألوان اختيارية).إشارة Genlock ، مزامنة blackburst / ثلاثية المستوى أو رمز الوقت اختيارية.يضع النظام جميع الإشارات اللازمة لإنتاج 3G / HD-SDI متعدد الكاميرات على كابل ألياف هجين SM / MM تكتيكي أو SMPTE ، مما يضمن اتصالًا قويًا وخاليًا من المتاعب في أي استوديو أو إنتاج عن بُعد.
سمات
تحديد:
الفهرس العام
|
درجة حرارة العمل |
-25 درجة مئوية إلى 55 درجة مئوية |
|
درجة الحرارة التخزين |
-40 درجة مئوية إلى 85 درجة مئوية |
|
رطوبة |
0 ~ 95٪ (دون تكاثف) |
|
محول الكاميرا البصري |
|
|
مدخل الطاقة |
تيار مستمر 11 ~ 19 فولت |
|
استهلاك الطاقة |
<8 واط |
|
الوزن الصافي |
1 كجم |
|
حجم المظهر |
188 مم * 116 مم * 45 مم (بدون V-mount / A-mount) |
|
محطة قاعدة البصريات |
|
|
مدخل الطاقة |
AC90 ~ 240 فولت |
|
استهلاك الطاقة |
<20 واط |
|
الوزن الصافي |
3 كجم |
|
حجم المظهر |
19 بوصة 1U حامل قياسي |
بصري:
|
الطول الموجي |
1310 نانومتر / 1550 نانومتر / CWDM |
|
انتاج الطاقة |
-6 ~ -1 ديسيبل |
|
حساسية آر إكس |
<-18 ديسيبل |
|
مسافة الإرسال |
الألياف SM 10 + كم ، MM الألياف 300 م |
|
موصل بصري |
Dul LC / FC / ST / SC / Lemo 3K.93C / Neutrik OpticalCON DUO |
مدخلات / مخرجات SDI:
|
تنسيق الإشارة |
SMPTE 424M، SMPTE 292M، SMPTE 259M |
|
معدل البيانات |
270 ميجابت / ثانية - 1.48 جيجابت / ثانية - 3 جيجابت / ثانية |
|
معادلة الكابلات |
كابل أوتوماتيكي EQ (كابل بيلدن 1694A) 250 م @ 270 ميجابت / ثانية ، 140 م @ 1.5 جيجابت / ثانية ، 80 م @ 3 جيجابت / ثانية |
|
واجهة SDI |
BNC 75 أوم |
الاتصال الداخلي:
|
محول الكاميرا البصري |
|
|
واجهه المستخدم |
4pin XLR (ذكر) / 5pin XLR (أنثى) |
|
ميكروفون |
مدخلات ميكروفون مع كتم الصوت والمضخم المسبق |
|
سماعة |
مع مكبر للصوت ورفع الصوت أو خفضه |
|
محطة قاعدة البصريات |
|
|
واجهه المستخدم |
3pin XLR أنثى / ذكر: خط صوتي لمحطة Clearcom أو RTS Intercom الرئيسية DB9 (ذكر): إدخال وإخراج الصوت على مستوى الخط |
تالي:
|
محول الكاميرا البصري |
|
|
واجهه المستخدم |
4pin رأس الهواء أو 3pin mini XLR |
|
انتاج | |
إغلاق التلامس الجاف أو LED الرطب +/- |
|
تشغيل: قصير أو LED قيد التشغيل مطفأ: مفتوح أو LED مطفأ |
|
|
محطة قاعدة البصريات |
|
|
واجهه المستخدم |
DB9 (ذكر) |
|
إدخال |
إغلاق الاتصال الجاف أو TTL تشغيل: قصير إلى GND أو TTL منخفض مطفأ: مفتوح أو TTL مرتفع |
بعيد:
|
محول الكاميرا البصري |
|
|
واجهه المستخدم |
8 سنون من سوني أو واجهة باناسونيك ذات 10 سنون |
|
بيانات |
RS422 / RS232 / RS485 |
|
محطة قاعدة البصريات |
|
|
واجهه المستخدم |
8 سنون من سوني أو واجهة باناسونيك ذات 10 سنون |
|
بيانات |
RS422 / RS232 / RS485 |
