تفاصيل المنتج:
|
| يكتب: | EFP | يستخدم: | FTTX |
|---|---|---|---|
| ضمان: | 3 سنوات | ماركة: | ابعدوبتو |
| عدد الألياف: | 1. |

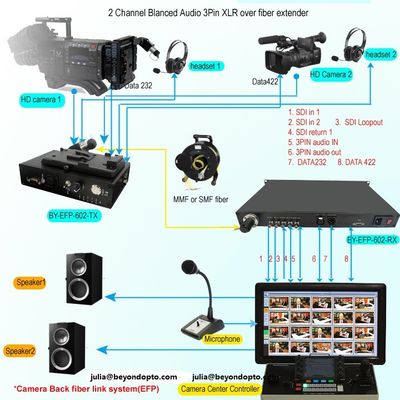

تطبيق:
استوديو تلفزيون ، استوديو متنقل
EFP Electronic Field Production ، يتم بث الأحداث الرياضية الكبرى والاحتفالات الكبيرة على الهواء مباشرة
تمت ترقية كاميرا ENG (كاميرات الفيديو الخارجية) إلى كاميرا EFP.
تحديد:
الفهرس العام
| درجة حرارة العمل | -25 درجة مئوية إلى 55 درجة مئوية |
| درجة الحرارة التخزين | -40 درجة مئوية إلى 85 درجة مئوية |
| رطوبة | 0 ~ 95٪ (دون تكاثف) |
| محول الكاميرا البصري | |
| مدخل الطاقة | بواسطة Lemo |
| استهلاك الطاقة | <10 واط |
| الوزن الصافي | 1.5 كجم |
| حجم المظهر | 188 مم * 116 مم * 45 مم (V-mount / A-mount) |
| محطة قاعدة البصريات | |
| مدخل الطاقة | AC90 ~ 240 فولت |
| استهلاك الطاقة | <10 واط |
| الوزن الصافي | 4.5 كجم |
| حجم المظهر | 19 بوصة 1U حامل قياسي |
بصري:
| الطول الموجي | 1310 نانومتر / 1550 نانومتر / CWDM |
| انتاج الطاقة | -6 ~ -1 ديسيبل |
| حساسية آر إكس | <-18 ديسيبل |
| مسافة الإرسال | كابل هجين إلكتروني 300 + م |
| موصل بصري | ليمو |
مدخلات / مخرجات SDI:
| تنسيق الإشارة | SMPTE 424M، SMPTE 292M، SMPTE 259M |
| معدل البيانات | 270 ميجابت / ثانية - 1.48 جيجابت / ثانية - 3 جيجابت / ثانية |
| معادلة الكابلات |
كابل أوتوماتيكي EQ (كابل بيلدن 1694A) 250 م @ 270 ميجابت / ثانية ، 140 م @ 1.5 جيجابت / ثانية ، 80 م @ 3 جيجابت / ثانية |
| واجهة SDI | BNC 75 أوم |
الاتصال الداخلي:
| محول الكاميرا البصري | |
| واجهه المستخدم | 5pin XLR (أنثى) |
| ميكروفون | مدخلات ميكروفون مع كتم الصوت والمضخم المسبق |
| سماعة | مع رفع الصوت أو خفضه |
| صوت PGM | مستوى صوت خط متوازن مع رفع الصوت أو خفضه |
تالي:
| محول الكاميرا البصري | |
| واجهه المستخدم | 3pin mini XLR |
| انتاج | | LED +/- |
| محطة قاعدة البصريات | |
| واجهه المستخدم | DB25 (ذكر) |
بعيد:
| محول الكاميرا البصري | |
| واجهه المستخدم | منفذ RJ45 |
| بيانات | 10 / 100M إيثرنت |
| محطة قاعدة البصريات | |
| واجهه المستخدم | منفذ RJ45 |
| بيانات | 10 / 100M إيثرنت |
وصف الوظائف:

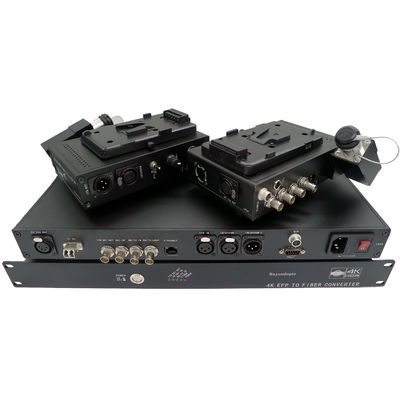

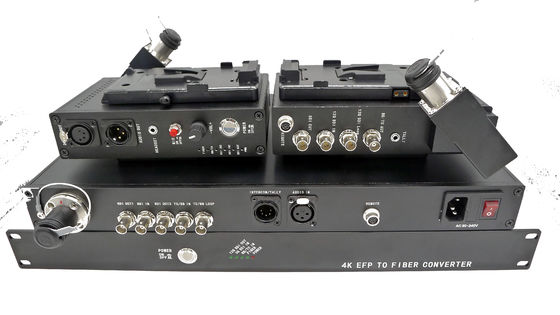

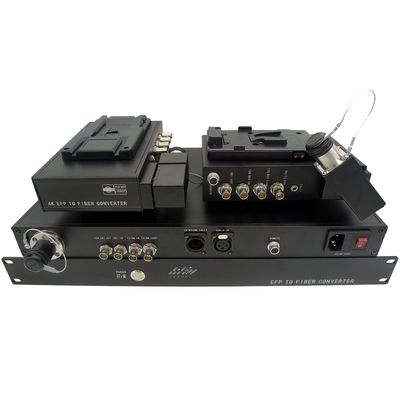

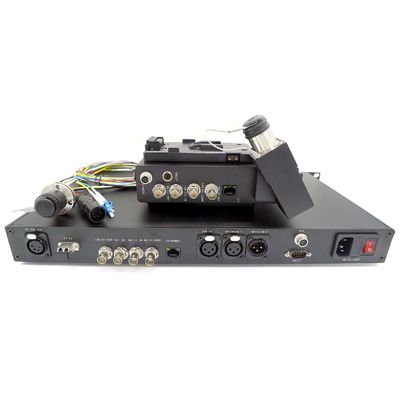

محول الألياف البصرية (مرسل)
A- قفل على نهاية الكاميرا
الألياف: بواسطة كابل Lemo الهجين المدعوم من جانب المتلقي ،
2x مدخلات 3G / HD-SDI ، 1 مخرج SDI ،
1x إخراج فيديو CVBS (Genlock) ،
1x Intercom (سماعة رأس ، إدخال ميكروفون ، إخراج صوتي على مستوى خط غير متوازن ، XLR أنثى 5 سنون)
1x إخراج الصوت PGM
1x ريموت (10 / 100M إيثرنت)
1x تالي الناتج
1 × 4Pin XLR لإخراج 12 فولت
لا يوجد زر للطاقة
محول الألياف البصرية (مستقبل)
حامل رف 1U 19 بوصة على طرف القاعدة
الألياف: كابل Lemo الهجين
خرج 3x 3G / HD-SDI (مخرج SDI 1 مزدوج ، مخرج SDI 2 واحد) ومدخل 1CH 3G / HDSDI
1x إدخال فيديو CVBS (Genlock) ، 1 Video Loop ؛
1x مستوى خط صوتي غير متوازن ثنائي الاتجاه ، إدخال صوت 1xPGM (1xDB25Connector) ،
1x ريموت (10 / 100M إيثرنت)
1x تالي المدخلات
مخطط لوحة:
