نظام الاتصال الداخلي لبيانات الصوت والفيديو تالي نظام كاميرا الألياف SDI لتحويل الألياف

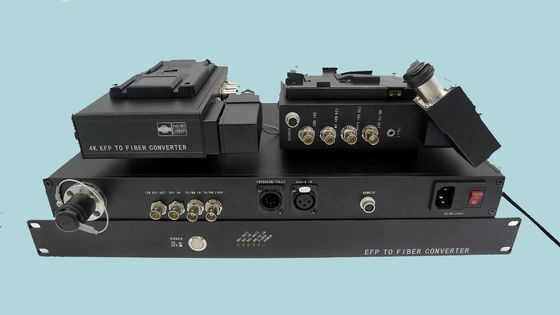

EFP لتحويل الألياف A21

> مهايئ الكاميرا البصري: V-Lock أو A-Lock ،
> محطة قاعدة بصرية: 1U Rack mount
1) 1x 3G-SDI
2) 1x إرجاع الفيديو (CVBS)
3) 1x انتركم (XLR)
4) 1x موصل الطيران سوني 8 دبوس عن بعد
5) 1x تالي
6) 1x V-Lock في نهاية الكاميرا ، 1x Rack mount على طرف القاعدة
7) اتصال LC مزدوج

EFP لتحويل الألياف A11

> مهايئ الكاميرا البصري: V-Lock أو A-Lock ،

> محطة قاعدة بصرية: 1U Rack mount
1) 1x 3G-SDI
2) 1x إرجاع الفيديو (CVBS)
3) 1x انتركم (XLR)
4) 1x موصل الطيران سوني 8 دبوس عن بعد
5) 1x تالي
6) 1x V-Lock في نهاية الكاميرا ، 1x Rack mount على طرف القاعدة
7) اتصال LC مزدوج

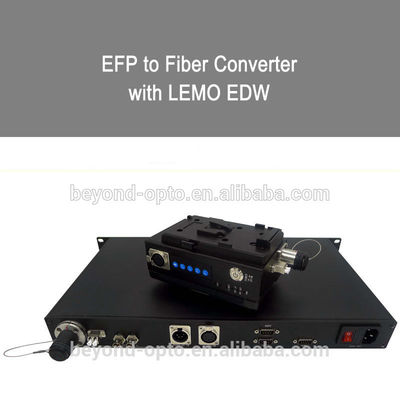

محول EFP إلى الألياف مع LEMO EDW
> مهايئ الكاميرا البصري: V-Lock أو A-Lock ،
> محطة قاعدة بصرية: 1U Rack mount
1) الفيديو: إدخال 1x 3G-HDSDI ، خرج 1x 3G-HDSDI ، BNC
2) الاتصال الداخلي: 1x 5 Pin XLR ، أنثى ،
3) تالي: موصل طيران 1 × 4 دبوس ، إغلاق اتصال جاف ،
4) جهاز التحكم عن بعد: موصل طيران 1 × 8 دبوس ،
5) التحكم في مستوى الصوت: كتم الصوت ، الحجم + ، الحجم ،
6) Fiber1: 1x LEMO (EDW) ، أو 1x Dual LC (وضع الاستعداد)

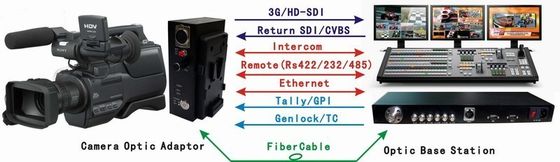

EFP إلى نظام الألياف البصرية مع Bidi HDSDI & Intercom & RS422 & Tally & Ethernet

1) ثنائي الاتجاه 3G-SDI x1 ،
2) حلقة 3G-SDI خرج x1
3) الاتصال الداخلي x1 ، موصل 3.5 ملم
6) RS422 / RS232 / RS485 بيانات x1
7) 10 / 100M إيثرنت x1 ، موصل RJ45
9) Tally x1، (إغلاق جهة الاتصال)
10) الألياف: 2x ST / FC
