تفاصيل المنتج:
|
| يكتب: | EFP | يستخدم: | اطلاق النار سيمرا |
|---|---|---|---|
| مادة: | الألومنيوم | عدد الألياف: | 1. |
هذا النوع من محول EFP إلى الألياف هو فكرة جديدة لميزانية منخفضة أو لا يتطلب إنتاج الفيديو عن بعد.

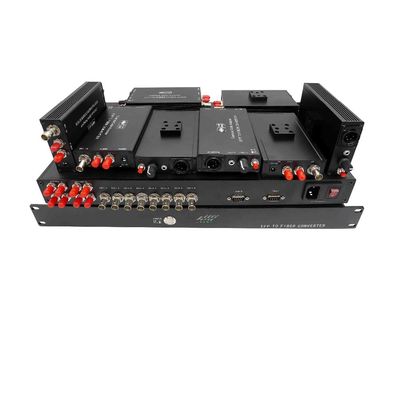

يتضمن 4 محولات بصرية للكاميرا ومحطة قاعدة بصرية.يقوم النظام بنقل إشارة 1 ch 3G / HD-SDI من الكاميرا إلى المحطة الأساسية ، 1 ch معكوس 3G / HD-SDI ، اتصال داخلي (يمكن توصيل طرف الكاميرا الاحترافي 4-pin أو 5-pin XLR headset ، OB end can be محطة الاتصال الداخلي الرئيسية المتصلة) ، الحساب (يمكن اختيار لون واحد أو لونين) ، يضع النظام جميع الإشارات اللازمة لإنتاج 3G / HD-SDI متعدد الكاميرات على كابل SM تكتيكي أو SMPTE الهجين ، مما يضمن متينًا ومشاكل- اتصال مجاني في أي استوديو أو إنتاج عن بعد.
سمات
1 ch للأمام و 1 ch عكسي SDI
تعامل مع جميع الأنماط المرضية
معادلة تلقائية للكابل لضمان سلامة الإشارة
التعرف التلقائي على مدخلات 3G / HD / SD-SDI ، ودعم 270 ميجابت / ثانية - 2.97 جيجابت / ثانية وفقًا لـ SMPTE 424M و SMPTE 292M و SMPTE 259M
10 كم + على ناقل حركة ليفي أحادي الوضع
مدخلات ميكروفون مع كتم الصوت والمضخم المسبق
سماعة رأس مع PGM / Intercom رفع أو خفض مستوى الصوت
تالي LED +/- الإخراج أو إغلاق الاتصال الجاف اختياري
تحديد:
الفهرس العام
|
درجة حرارة العمل |
-25 درجة مئوية إلى 55 درجة مئوية |
|
درجة الحرارة التخزين |
-40 درجة مئوية إلى 85 درجة مئوية |
|
رطوبة |
0 ~ 95٪ (دون تكاثف) |
|

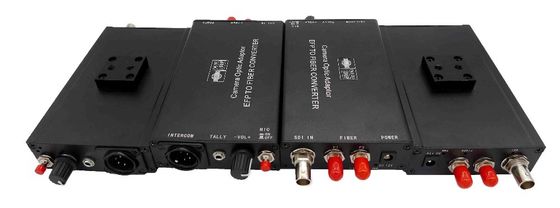

محول الكاميرا البصري |
|
|
مدخل الطاقة |
12V العاصمة |
|
استهلاك الطاقة |
<12 واط |
|
الوزن الصافي |
1 كجم |
|
حجم المظهر |
188 مم * 45 مم * 28 مم |
|
محطة قاعدة البصريات |
|
|
مدخل الطاقة |
AC90 ~ 240 فولت |
|
استهلاك الطاقة |
<12 واط |
|
الوزن الصافي |
5 كجم |
|
حجم المظهر |
19 بوصة 1U حامل قياسي |
بصري:
|
الطول الموجي |
1310 نانومتر / 1550 نانومتر / CWDM |
|
انتاج الطاقة |
-6 ~ -1 ديسيبل |
|
حساسية آر إكس |
<-18 ديسيبل |
|
مسافة الإرسال |
كابل SMPTE الهجين 300 + م |
|
موصل بصري |
Lemo SMPTE 304 / Neutrik OpticalCON DUO |
مدخلات / مخرجات SDI:
|
تنسيق الإشارة |
SMPTE 424M، SMPTE 292M، SMPTE 259M |
|
معدل البيانات |
270 ميجابت / ثانية - 1.48 جيجابت / ثانية - 3 جيجابت / ثانية |
|
معادلة الكابلات |
كابل أوتوماتيكي EQ (كابل بيلدن 1694A) 250 م 270 ميجابت / ثانية ، 140 م 1.5 جيجابت / ثانية ، 80 م 3 جيجابت / ثانية |
|
واجهة SDI |
BNC 75 أوم |
تالي:
|
محول الكاميرا البصري |
|
|
واجهه المستخدم |
4pin رأس الهواء أو 3pin mini XLR |
|
انتاج | |
إغلاق التلامس الجاف أو LED الرطب +/- |
|
تشغيل: قصير أو LED قيد التشغيل مطفأ: مفتوح أو LED مطفأ |
|
|
محطة قاعدة البصريات |
|
|
واجهه المستخدم |
DB9 (ذكر) |
|
إدخال |
إغلاق الاتصال الجاف أو TTL |
|
تشغيل: قصير إلى GND أو TTL منخفض إيقاف: مفتوح أو TTL مرتفع |
|
