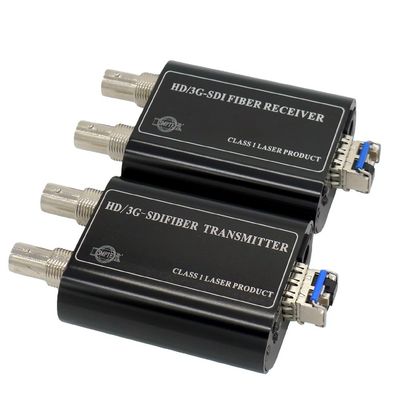

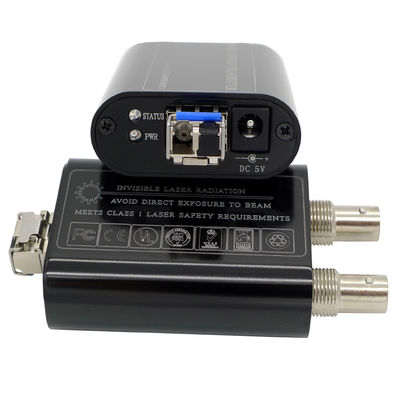

3G SDI to Fiber Converter ، HD-SDI over Fiber Extender ، 1080P SDI Signal to Optic ، متوافق مع SMPTE 424M

سمات:

1) صغير الحجم 63 × 52 × 22 مم وسهل التثبيت في الجزء الخلفي من كاميرا HD
2) 1 قناة 3G SDI (مرسل إلى جهاز استقبال) على أكثر من 10Km ألياف SMF أو 500 متر فوق MMF و 1 قناة حلقة
3) يعالج جميع الأنماط المرضية.مع وحدة SFP يتوافق مع معيار SMPTE 424M 292M 259M و DVB-ASI
4) الاسترداد التلقائي 270 ميجابت / ثانية 1.48 جيجابت / ثانية 2.97 جيجابت / ثانية ، 1080 بكسل (25 هرتز ، 30 هرتز ، 50 هرتز ، 60 هرتز) / 1080 I / 720P
5. نقل إشارة غير مضغوطة أكثر من 1 ألياف أحادية الوضع

عنصر البحث: موسع الألياف 3G-SDI عبر الألياف 3g-sdi موسع الألياف 3G-SDI موسع الألياف البصرية 3G-SDI عبر الألياف 3G / HD / SD-SDI عبر الألياف عالية الدقة sdi عبر الألياف
بصري 3G HD-SDI عبر جهاز إرسال واستقبال الألياف البصرية hd sdi عبر موسع الألياف الصغير

وصف:

يعد BY-SDI-269 حلاً مثاليًا واقتصاديًا لتطبيقات البث.يتلقى مدخلًا كهربائيًا واحدًا HD-SDI ، مما يحول إشارة SDI الكهربائية بشكل مثالي إلى إشارة مفردة
وضع إشارة SDI البصرية.
وهو يدعم إرسال صورة SDTV (143-540 ميجابت في الثانية) و HDTV (1.485 جيجابت في الثانية) و HDTV (3Gbps ، 1080p60).

يوفر كل من جهاز الإرسال والاستقبال التوازن والاسترداد في وحدة الإدخال من أجل إعادة تكوين الإشارة للحصول على جودة متسقة.يمكن أن يمر بسهولة
النمط المرضي.

أوبيتكال:
الطول الموجي: 1310 نانومتر
انتاج الطاقة: -9 ~ -3dBm
الألياف البصرية: 9 / 125u وضع فردي
حساسية Rx: -18dBm
الموصل البصري: 1 x LC / PC
المسافة: 0 ~ 500 متر (ألياف متعددة الأوضاع) أو 10 كم (SMF)
فيديو:
مدخلات SDI
نوع الإشارة SDI: SMPTE 424M، SMPTE 292M، SMPTE 259M
معدلات البيانات: 270 ميجابت / ثانية - 1.48 جيجابت / ثانية - 3 جيجابت / ثانية
معادلة الكبل: كابل أوتوماتيكي EQ (كابل Belden 1694A) 250m @ 270Mbit / s ، 140m @ 1.5Gbit / s ، 80m @ 3Gbit / s الموصل: BNC 75 أوم
عدد قنوات الترانسمتر: 1
عدد Loopout الناقل: 1
عدد خرج جهاز الاستقبال: 2
عام:
مدخلات الطاقة: 12 فولت تيار مستمر
استهلاك الطاقة (كحدّ أقصى): جهاز الإرسال: 1.8 واط ، جهاز الاستقبال: 1.5 واط
درجة حرارة التشغيل: 0 درجة مئوية إلى 55 درجة مئوية
درجة حرارة التخزين: -10 درجة مئوية إلى 70 درجة مئوية
رطوبة التشغيل: 0 ~ 95٪ (بدون تكاثف)
الوزن الصافي: 210 جرام / زوج (مع مصدر طاقة 440 جرام / زوج)
مادة العلبة: الألومنيوم

اتصال

البعد:

ملف الشركة:

نحن المصمم / الصانع المحترف الرائد في الصين

تركز منتجاتنا وحلولنا على الفيديو عالي الدقة والصوت والبيانات وإيثرنت وإغلاق جهات الاتصال و USB والألياف البصرية الأخرى.المنتجات الرائدة هي معدات النقل البصري SD / HD / 3G / 12G-SDI (لكاميرات EFP / ENG / ESP ، والتحكم الضوئي SDI / TALLY / REMOTE / الاتصال الداخلي / عودة الفيديو / TC / Genlock / PGM / Ethernet وما إلى ذلك. SMPTE311 / 304 3K.93C الطاقة عن بعد للكاميرا) ، موسع ألياف USB1.1 / 2.0 / USB3.0 ، 4K HDMI إلى الألياف ، KVM (HDMI + ماوس ولوحة مفاتيح USB) إلى الألياف ، موازنة الصوت بالألياف ، إغلاق الاتصال / البيانات / ألياف إيثرنت.يمكننا توفيرهاالمنتجات المخصصة مع مهلة قصيرة.
