12G-SDI عبر الألياف البصرية ، محول بصري 4K-SDI ، إشارة 1 Ch Ultra HD أكثر من 10 كيلومترات SM Fiber ، تتوافق مع SMPTE ST-2082 ،

مقدمة:

BY-SDI-426 هو محول / موسع بجودة البث يرسل 12G / 6G / 3G / HD / SD-SDI حتى 6.2 ميل عبر ألياف أحادية الوضع مع صوت مدمج.
يوفر الموسع عبر الألياف BY-SDI-426 المزود بـ 12G SDI SFP اتصالاً فوريًا بالألياف.مصمم للاستخدام الإذاعي الاحترافي في إنتاج الفيديو وتحريره ،
يتميز نظام النقل هذا بالتعادل التلقائي والاسترداد وحلقة SDI على جهاز الإرسال.

BY-SDI-426 عبارة عن محول من الألياف الضوئية من 12G-SDI إلى 12G يرسل تنسيقات SD و HD و Ultra HD حتى 2160p60 عبر تحويل الألياف الضوئية من SDI عبر كبل متحد المحور.يسمح إدخال الجهد الواسع والحد الأدنى من استهلاك الطاقة بسهولة التكامل والقدرة على قفل موصل البرميل في مكانه.هذه الوحدة الصغيرة وخفيفة الوزن
يتميز ببناء من الألمنيوم المطلي بمسحوق متين.

تحديد:
مدخلات / مخرجات SDI:
تنسيق الإشارة: SMPTE 292M، 259M، 296M، 297M، 372M، 424M، 425M، 2081، 2082، DVB-ASI
معدل البيانات: 270 ميجابت / ثانية ، 1.48 جيجابت / ثانية ، 2.97 جيجابت / ثانية ، 5.94 جيجابت / ثانية ، 11.88 جيجابت / ثانية

شكل الفيديو:
4K / UHD 2160p 23.98 / 24/25 / 29.97 / 30/48/50 / 59.94 / 60
2K / HD 1080p 23.98 / 24/25 / 29.97 / 30/48/50 / 59.94 / 60
1080 ط 50 / 59.94 / 60
1080PsF 23.98 / 24/25 / 29.97 / 30
720 بكسل 23.98 / 24/25 / 29.97 / 30/48/50 / 59.94 / 60

معادلة الكابلات:
كابل أوتوماتيكي EQ (كابل بيلدن 1694A)
75 م بمعدل 11.88 جيجابت في الثانية (4Kp60 UHD)
120 مترًا بسرعة 5.94 جيجابت في الثانية (UHD)
200 م بسرعة 2.97 جيجابت في الثانية (FHD)
280 م بسرعة 1.485 جيجابت في الثانية (HD)
600 م بسرعة 270 ميجابت في الثانية (SD)

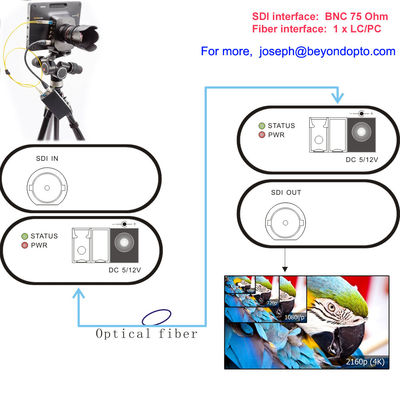

واجهة SDI: BNC 75 أوم
واجهة الألياف: 1 x LC / PC
عدد قنوات الارسال: 1
الطول الموجي لجهاز الإرسال: 1310 نانومتر
طاقة خرج المرسل: -6 ~ -1dBm
عدد خرج جهاز الاستقبال: 1
حساسية جهاز الاستقبال: -14.4dBm ~ -1dBm
الفهرس العام:
مدخلات الطاقة: تيار مستمر 5 فولت أو 12 فولت
استهلاك الطاقة: أقل من 3 واط
درجة حرارة العمل: -20 درجة مئوية إلى 70 درجة مئوية
درجة حرارة التخزين: -40 درجة مئوية إلى 85 درجة مئوية
الرطوبة: 0 ~ 95٪ (بدون تكاثف)
الحجم: ٦٣ × ٥٢ × ٢٢ ملم
مادة الهيكل: ألومنيوم
الوزن الصافي: 210 جرام / زوج (مع مصدر طاقة 440 جرام / زوج)
