نظام كاميرا HD 3G من الألياف EFP لتحويل الألياف لجهاز التحكم عن بعد JVC W SDI

محول EFP إلى الألياف لـ JVC w / SDI والتحكم عن بعد و Tally Remote مدعوم من كابل SMPTE الهجين من شركة OpticalCON DUO Co

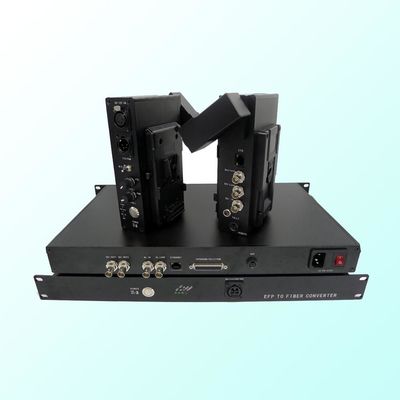

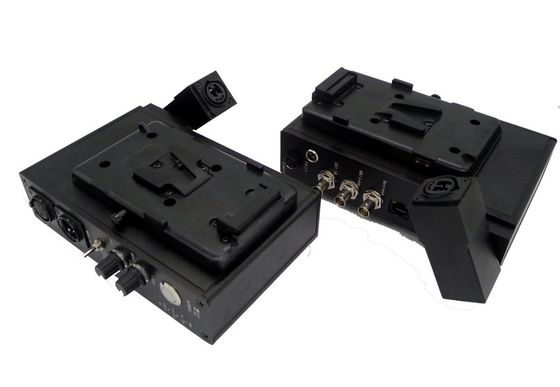

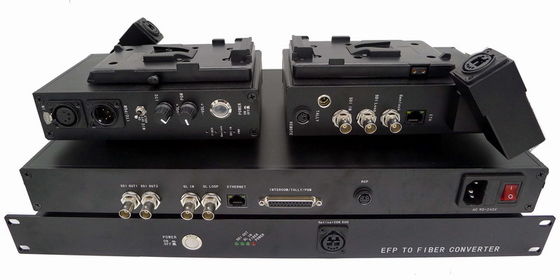

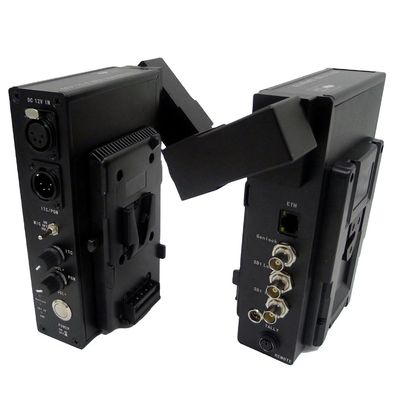

BY-EFP-Opticalcon -417يشتمل على مهايئ بصري للكاميرا ومحطة قاعدة بصرية.يقوم النظام بنقل إشارة 1 ch 3G / HD-SDI من كاميرا JVC إلى المحطة الأساسية ، PGM ، Genlock أو TC / BB ، جهاز التحكم عن بعد (قم بتوصيل وحدة التحكم عن بعد RM-LP25 / RM-LP55 / RM-LP57) ، 10 / 100M Ethernet ، اتصال داخلي (يمكن توصيل طرف الكاميرا الاحترافي 4-pin أو 5-pin XLR Headset ، OB end يمكن توصيل محطة الاتصال الداخلي الرئيسية) ، tally (يمكن اختيار لون واحد أو لونين) ، مصدر طاقة الكاميرا عن بعد (15 فولت تيار مستمر حتى 150 واط).يضع النظام جميع الإشارات اللازمة لإنتاج 3G / HD-SDI متعدد الكاميرات على كبل SM تكتيكي أو SMPTE هجين ، مما يضمن اتصالًا قويًا وخاليًا من المتاعب في أي استوديو أو إنتاج عن بعد.


سمات:
1) 1 × 3G SDI للأمام
2) اجتياز جميع الأنماط المرضية.انتقال غير مضغوط بلا خسارة دون تأخير لأكثر من 10 كيلومترات من الألياف
3) SD ، HD ، كشف الإدخال التلقائي 3G ، ودعم معدل 270Mbit / s - 1.48Gbit / s –3Gbit / s.
4) دعم SMPTE-424M 3Gbps HD-SDI ، SMPTE-292M HD-SDI ، SMPTE-259M SDI إشارات الفيديو الرقمية التسلسلية وإشارات DVB-ASI
5)موصلات متوافقة مع معايير الصناعة لجميع المدخلات والمخرجات؛
6) جهاز التحكم عن بعد / Tally / Genlock / Intercom / PGM / Ethernet عبر الألياف لمسافات طويلة ،دعم كاميرا JVC وأجهزتها الطرفية

7) مؤشرات LED ؛


المهام:


ملاحظة: 1.إضافة أو إزالة بعض الوظائف ، يرجى التحقق من معلومات الطلب أدناه

حدود:
المسافة: 10 كيلومترات (SMF) أو 300 متر (MMF)
نوع الألياف: 62.5 / 125um MMF ، 50 / 125um MMF ، 9/125μm SMF
موصل الألياف:موصل الألياف الهجين SMPTE
موصل SDI: BNC
تنسيق 3G SDI:
1) يتم معادلة جميع المدخلات والمخرجات وإعادة تسجيلها
2) اجتياز جميع الأنماط المرضية
3) SMPTE424M / 292/259 والامتثال DVB-ASI
4) يدعم إشارات الصوت والبيانات المضمنة
5) دعم SD-SDI و HD-SDI و 3G-SDI ، ودعم 270 ميجابت في الثانية و 1.485 جيجابت في الثانية و 2.97 جيجابت في الثانية SDI
أبعاد Rx (CCU): حامل حامل 19 بوصة 1U (480 × 250 × 50 مم)
الوزن الإجمالي: 10 كجم
مصدر الطاقة لـ Rx: تيار متردد 85-260 فولت / 50 هرتز
درجة حرارة العمل: 0 ~ + 85 ℃ ؛
الرطوبة النسبية: 0 ~ 95٪

تطبيق:
استوديو تلفزيون ، استوديو متنقل
EFP Electronic Field Production ، يتم بث الأحداث الرياضية الكبرى والاحتفالات الكبيرة على الهواء مباشرة
تمت ترقية كاميرا ENG (كاميرات الفيديو الخارجية) إلى كاميرا EFP.
OB فان







تحديدات الوظائف والمعلمات:
