نظام كاميرا 3G من الألياف مع SD إلى الأمام والعودة / البيانات 422/485 / Intercom / Line Level Audio Over SMPTE Hybrid Fiber Cable

نظام كاميرا الألياف البصرية مع SD Forward & Return / Data 422/485 / Intercom / Line level Audio عبر كابل الألياف الهجين SMPTE

نظام الكاميرا الضوئية BY-EFP-602 عبارة عن جهاز إرسال بث ذو شكل صغير.ينقل الفيديو والصوت والبيانات والطاقة عبر كبل الألياف الهجين SMPTE أحادي المجال. يمكن تحقيق مسافات طويلة من الكابلات نظرًا لإمدادات الطاقة عالية الجودة التي يتم تنفيذها في وحدة القاعدة والكاميرا.

تم تصميم نظام الكاميرا الضوئية بالألياف الضوئية BY-EFP-602 خصيصًا لأنظمة الكاميرا عالية السرعة التي تقوم بإخراج إشارات فيديو 3G HD-SDI ، وهي تؤدي أداءً ممتازًا في جميع تطبيقات البث الاحترافية الأخرى.نحن نقدم حلولاً مخصصة لنقل جميع الإشارات المطلوبة.

سمات:
- نقل جميع الإشارات بما في ذلك الطاقة عبر كابل ألياف هجين واحد SMPTE
- منفذ طاقة 15V DC في الكاميرا
- مسافات طويلة
- اثنان من إشارات HD-SDI غير مضغوطة 3G من الكاميرا إلى القاعدة
- إشارة HD-SDI غير مضغوطة 3G واحدة (إشارة عودة)
- اثنان من خطوط إشارة البيانات ثنائية الاتجاه
- خطان صوتيان (مستوى الخط)
- حلول مخصصة بإشارات أكثر أو أقل عند الطلب

-موصلات متوافقة مع معايير الصناعة لجميع المدخلات والمخرجات؛

- مؤشرات LED ؛

ملاحظة: 1.إضافة أو إزالة بعض الوظائف ، يرجى التحقق من معلومات الطلب أدناه

حدود:

المسافة: 10 كيلومترات (SMF) أو 300 متر (MMF)
نوع الألياف: 62.5 / 125um MMF ، 50 / 125um MMF ، 9/125μm SMF
موصل الألياف:موصل الألياف الهجين SMPTE
موصل SDI: BNC
تنسيق 3G SDI:
1) يتم معادلة جميع المدخلات والمخرجات وإعادة تسجيلها
2) اجتياز جميع الأنماط المرضية
3) SMPTE424M / 292/259 والامتثال DVB-ASI
4) يدعم إشارات الصوت والبيانات المضمنة
5) دعم SD-SDI و HD-SDI و 3G-SDI ، ودعم 270 ميجابت في الثانية و 1.485 جيجابت في الثانية و 2.97 جيجابت في الثانية SDI

أبعاد Rx (CCU): حامل حامل 19 بوصة 1U (480 × 250 × 50 مم)
الوزن الإجمالي: 10 كجم
مصدر الطاقة لـ Rx: تيار متردد 85-260 فولت / 50 هرتز
درجة حرارة العمل: 0 ~ + 85 ℃ ؛
الرطوبة النسبية: 0 ~ 95٪

تطبيق:
استوديو تلفزيون ، استوديو متنقل
EFP Electronic Field Production ، يتم بث الأحداث الرياضية الكبرى والاحتفالات الكبيرة على الهواء مباشرة
تمت ترقية كاميرا ENG (كاميرات الفيديو الخارجية) إلى كاميرا EFP.
OB فان

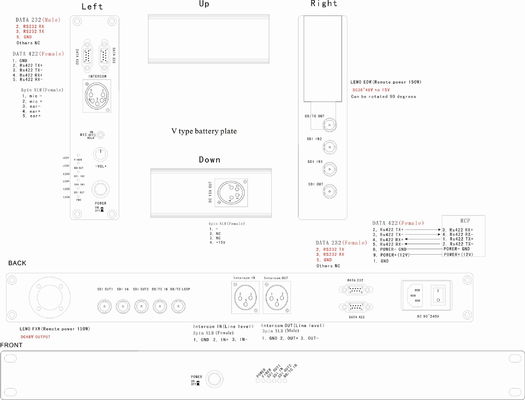

اللوحات والواجهات:(يرجى تكبير نفس الصورة بجانب العنوان)

تحديدات الوظائف والمعلمات:
