تفاصيل المنتج:
|
| يكتب: | EFP لتحويل الألياف | يستخدم: | تصوير فيديو |
|---|---|---|---|
| عدد الألياف: | 1. | مسافة الإرسال: | 20/40/60/80 / كم |
| إبراز: | نظام كاميرا الألياف ITC-100,نظام كاميرا الألياف الضوئية بأربعة منافذ ITC-100,وكاميرا الدوائر التلفزيونية المغلقة الليفية لشاحنات ITC-100 OB |
||

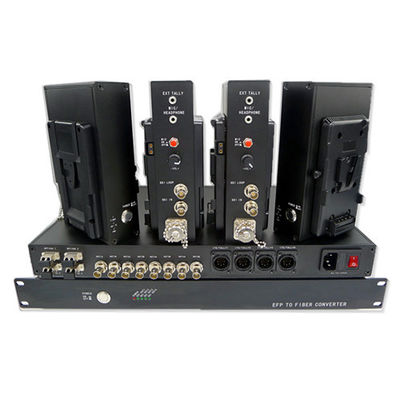

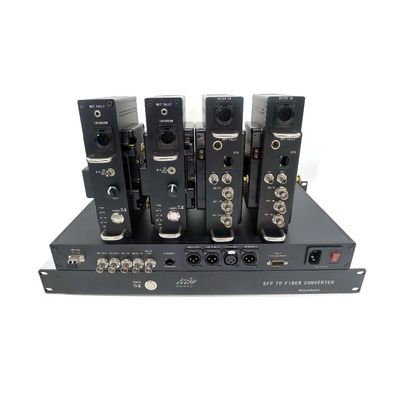

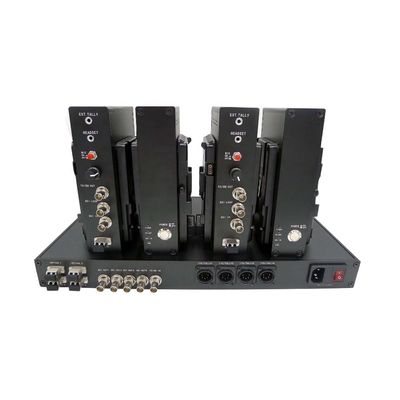

4Port Datavideo ITC-100 عبر نظام الألياف الضوئية المطبق في نظام المركبات OBVAN و OB و SNG
تم تصميم نظام الألياف البصرية SDI studio خصيصًا لـ Datavideo ITC-100 Intercom عبر الألياف إلى 10 كيلومترات ، والتي تتضمن 4 قطع من محول ألياف الكاميرا من النوع V ومحطة قاعدة بصرية.يقوم النظام بنقل إشارة 1port 3G / HD-SDI من الكاميرا إلى المحطة الأساسية ، 1x intercom ، 1x tally.يضع النظام جميع الإشارات الأساسية اللازمة لإنتاج 3G / HD-SDI متعدد الكاميرات على كبل ليفي LC مزدوج ، مما يضمن اتصالًا قويًا وخاليًا من المتاعب في أي استوديو أو إنتاج عن بُعد ، والذي يستخدم عادةً في OBVAN و OB truck و نظام المركبات SNG.
وصف الوظائف:
محول الألياف البصرية (مرسل)
V-Lock على طرف الكاميرا
الألياف: بواسطة ألياف LC المزدوجة العامة ،
1x إدخال 3G / HD-SDI ، 1 مخرج SDI ،
1x إنتركوم (سماعة رأس ، إدخال ميكروفون ، إخراج صوت مستوى خط غير متوازن ، 5 سنون أنثى XLR)
1x تالي الإخراج (3.5 مم)
محول الألياف البصرية (مستقبل)
حامل رف 1U 19 بوصة على طرف القاعدة
الألياف: كابل ألياف LC مزدوج الوضع مزدوج 4x
4 أضعاف خرج 3G / HD-SDI
4x Intercom & 4x Tally (دعم Datavideo ITC-100 ، موصل DB9)
مزود الطاقة:هذا المنتج هوامدادات طاقة البطارية،محول الألياف البصرية للكاميرا (TX) المعلق على كاميرا الفيديو عبر اللوحة الأمامية A أو V على شكل لوح التقوية ، والبطارية المعلقة الخلفية أثناء تزويد الكاميرا بالطاقة ومحول الألياف البصرية ؛
سمات:تعامل مع جميع الأنماط المرضية معادلة تلقائية للكابل لضمان سلامة الإشارة. إنها أكثر من 10 كيلو متر مسافة نقل تصل إلى 80 كيلو متر كحد أقصى. من مزود طاقة الكابلات الهجينة ، مع حماية شحن البطارية
التطبيق: استوديو تلفزيون ، استوديو متنقل
EFP Electronic Field Production ، يتم بث الأحداث الرياضية الكبرى والاحتفالات الكبيرة على الهواء مباشرة
تمت ترقية كاميرا ENG (كاميرات الفيديو الخارجية) إلى كاميرا EFP.
المواصفات: الفهرس العام
| درجة حرارة العمل | -25 درجة مئوية إلى 55 درجة مئوية |
| درجة الحرارة التخزين | -40 درجة مئوية إلى 85 درجة مئوية |
| رطوبة | 0 ~ 95٪ (دون تكاثف) |
| محول الكاميرا البصري | |
| مدخل الطاقة | بالبطارية |
| استهلاك الطاقة | <10 واط |
| الوزن الصافي | 1.5 كجم |
| حجم المظهر | 188 مم * 116 مم * 45 مم (V-mount / A-mount) |
| محطة قاعدة البصريات | |
| مدخل الطاقة | AC90 ~ 240 فولت |
| استهلاك الطاقة | <10 واط |
| الوزن الصافي | 4.5 كجم |
| حجم المظهر | 19 بوصة 1U حامل قياسي |
بصري:
| الطول الموجي | 1310 نانومتر / 1550 نانومتر / CWDM |
| انتاج الطاقة | -6 ~ -1 ديسيبل |
| حساسية آر إكس | <-18 ديسيبل |
| مسافة الإرسال | 10 كيلومترات على الألياف أحادية الوضع |
| موصل بصري | إمكانية تحديد LC / ST / FC |
مدخلات / مخرجات SDI:
| تنسيق الإشارة | SMPTE 424M، SMPTE 292M، SMPTE 259M |
| معدل البيانات | 270 ميجابت / ثانية - 1.48 جيجابت / ثانية - 3 جيجابت / ثانية |
| معادلة الكابلات |
كابل أوتوماتيكي EQ (كابل بيلدن 1694A) 250 م @ 270 ميجابت / ثانية ، 140 م @ 1.5 جيجابت / ثانية ، 80 م @ 3 جيجابت / ثانية |
| واجهة SDI | BNC 75 أوم |
الاتصال الداخلي:
| محول الكاميرا البصري | |
| واجهه المستخدم | 5pin XLR (أنثى) |
| ميكروفون | مدخلات ميكروفون مع كتم الصوت والمضخم المسبق |
| سماعة | مع رفع الصوت أو خفضه |
تالي:
| محول الكاميرا البصري | |
| واجهه المستخدم | 3.5 ملم |
| انتاج | | LED +/- |
| محطة قاعدة البصريات | |
| واجهه المستخدم | DB9 (ذكر) |
